氣動調節閥三斷保位的實現原理

2025/6/18 7:23:59 人評論次瀏覽分類：控制閥文章地址：http://m.zyswsm.com/tech/6126.html

在某些特殊場合，基于安全生產需求，要求氣動調節閥在斷電、斷氣、斷信號時，閥門保持在故障前的位置，即三斷保位(故障閉鎖)。
氣動調節閥三斷保位的實現就是在三斷(斷電、斷氣、斷信號)的任意狀態發生時，對閥門氣路進行有效關閉，利用氣動執行器的氣密性，將閥門定位在故障發生時的閥位狀態。

根據不同功能的閥門定位器，通過配置不同的附件來實現三斷保位功能。

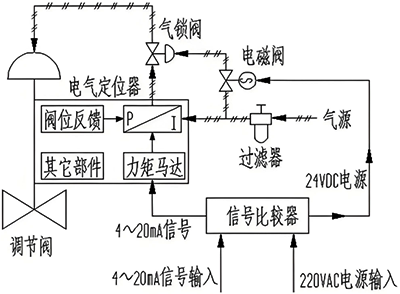

1、不帶保位功能的定位器三斷保位實現方式
4-20mA控制信號輸入中斷時，信號比較器切斷電磁閥電源，電磁閥關閉，氣鎖閥失氣切斷氣路，氣動執行器氣路封閉以保持閥位。氣源中斷時，氣鎖閥切斷氣路以保持閥位。電源中斷時，信號比較器切斷電磁閥電源，電磁閥關閉，氣鎖閥失氣切斷氣路以保持閥位。

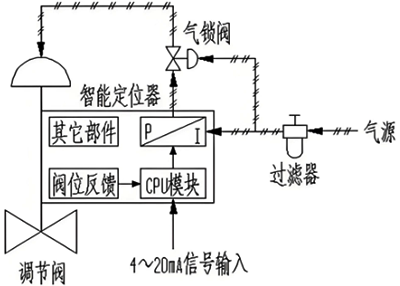

2、帶保位功能的定位器三斷保位實現方式
4-20mA控制信號輸入中斷時，帶保位功能的定位器(比如ABB/西門子)CPU模塊保持斷信號前輸出狀態以保持閥位。氣源中斷時，氣鎖閥切斷氣路以保持閥位。二線制定位器電源疊加在4-20mA信號中，斷電或斷信號可以理解是一個概念。

對于一般的自身沒有三斷保位功能的定位器，傳統的做法是增加失電比較器和電磁閥，一旦斷電(或斷信號)，失電比較器工作，輸出信號將連接在執行器進氣口的電磁閥關閉，實現二斷保位，如實現三斷保位，再增加一個氣鎖閥。這樣，間接地增加了用戶的投資和維護費用，降低了系統的可靠性。
