1、初始導通階段?

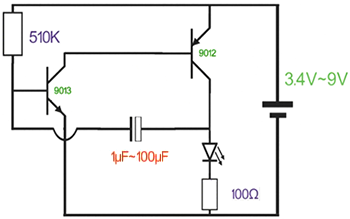

電源接通瞬間，兩個晶體管(如NPN和PNP型)因電容充電延遲均處于截止?fàn)顟B(tài)。隨著電容充電，當任一晶體管基極電壓達到導通閾值時(如0.7V)，該管導通，并通過正反饋迅速使另一管導通。
2、飽和與狀態翻轉
?晶體管導通后進入飽和，電容被快速充電至接近電源電壓，導致集電極電位突變(如從5V驟降至接近0V)。
電容電壓不能突變，迫使互補晶體管基極電位反向偏移(如從0.7V降至負壓)，觸發截止過程。?
電容放電與周期重復?晶體管截止后，電容通過大阻值電阻緩慢放電。當放電使基極電位再次達到導通閾值時，原截止管導通，進入下一周期。放電時間常數(由RC參數決定)直接控制振蕩頻率。
3、關鍵設計要素?
①互補晶體管對?：NPN與PNP管的互補特性確保交替導通，如2SC1815與2SA1015是常用配對。?
②正反饋網絡?：通過集-基極間電容或電阻實現相位反轉，滿足振蕩條件。?
③諧振回路選擇?：高頻應用采用LC諧振回路，低頻則使用RC充放電網絡。
例如，在互補多諧振蕩器中，兩管交替飽和/截止會產生方波輸出，通過調整R或C值可精確調頻。這種電路廣泛用于脈沖信號發生器和開關電源的時鐘模塊中。
