什么是WinCC
WinCC全稱為SIMATIC WinCC，是西門子(Siemens)推出的一個工業監控與控制(HMI/SCADA)軟件平臺。簡單來說，無論是在工廠自動化、過程自動化，還是能源管理中，WinCC都充當了人與機器交互的橋梁。它可以捕捉工業設備運行中的實時數據，生成直觀的圖形、警告和報表，幫助企業更高效地管理生產流程。相比傳統的人工監控，WinCC讓操作更智能，也大幅降低了人工干預的需求。但是，WinCC的強大功能真正能發揮出來，離不開“組態”這一操作。
WinCC組態是什么？
“WinCC組態”從字面理解，就像“組裝”和“配置”。具體到WinCC，它指的是將設備數據、監控畫面、報警、趨勢等元素按照需求靈活地“拼裝”在系統中，構建出一個針對特定項目的自動化監控系統。WinCC提供了強大的開發環境，允許工程師通過組態工具和精心設計的可視化界面，生成與項目需求完美匹配的監控平臺。
舉個通俗的例子，假設你需要監控一條生產線的運行狀態，比如設備溫度、電流、電壓、壓力等。通過WinCC組態，工程師可以將這些參數的數據源連接至WinCC軟件中，并用圖表、動畫、警報燈等形式實時呈現到顯示屏上。組態的過程，就是把“數據”與“界面”無縫整合起來的一個過程。
WinCC組態的核心內容
1、界面設計

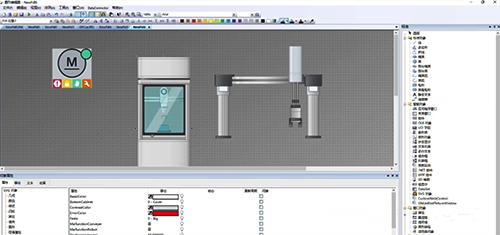

界面設計是組態中最直觀的部分，也是最終用戶直接接觸的模塊。使用WinCC的開發環境，工程師可以通過拖拽操作輕松設計畫面，比如設備布局圖、實時參數表、趨勢曲線、報警窗口等。這里的重點是找到平衡，既要簡潔美觀，又要包含足夠的關鍵信息，方便操作員快速做出決策。
2、變量配置
“變量”是WinCC組態的基礎，簡單來說就是所有需要監控和操作的數據。這些變量可能來自可編程邏輯控制器(PLC)，也可能來自上層數據庫。通過組態，變量會被定義、關聯到測點，并能在界面中實時顯示、存儲或觸發報警。
3、報警系統
警報是自動化系統中不可缺的一部分。當設備運行超出安全范圍時，及時的報警設計可以避免災難性后果。WinCC組態可讓工程師定義報警條件，比如“溫度超過75°C報警”，并設置警報優先等級、顏色與音效提示。
4、數據歸檔與報表生成
組態的另一個重要任務是存儲生產數據，用于后續分析和優化。通過WinCC的歸檔功能，重要的工藝值和報警歷史會被記錄下來，并按要求生成生產報表。
用一個案例看懂WinCC組態
以某工廠為例。他們需要監控高溫殺菌罐的溫度和壓力，以確保產品質量。通過WinCC組態，工程師設計了一系列監控界面，包括實時溫度曲線圖、壓力計動畫，以及異常報警提示。當溫度超過設定值時，屏幕上會閃爍紅色提示，并發出聲音警告；同時，所有數據都會存入數據庫，用于后續的合規檢查。這個過程就是WinCC組態在實際應用中的典型案例。
WinCC組態的意義
1、高效生產
通過定制化的組態，企業可以用最少的人力監控最復雜的生產場景，大大提高效率。
2、提升安全性
通過報警和實時監控，潛在問題可以被迅速發現并處理，降低了生產中的風險。
3、支持數據驅動
現代工業管理需要數據支持，而組態的便捷性讓企業輕松實現數據采集、分析和使用。
WinCC組態學習的門檻
很多人覺得WinCC組態復雜，其實門檻并沒有想象得那么高。只要了解PLC基礎、會使用一些開發工具，就可以快速上手。不過，WinCC組態確實需要一定的系統思維，因為你需要根據項目需求設計靈活的界面和功能。如果有機會，可以從小項目開始練習，逐步積累經驗。
WinCC組態是工業自動化中的一個重要工具。它不僅連接了設備和數據，還提供了人性化的監控手段，使得工業生產更加高效、安全和智能化。無論是工廠新手還是技術老手，掌握WinCC組態技能，無疑能讓你的職業生涯更上一層樓。
