1、關于DLT645協議
◆概述：DLT645協議是中國國家電網公司制定的一種用于電能表與數據采集終端之間通信的標準協議。該協議主要用于電力系統中智能電表的數據讀取和控制。
◆標準名稱：DL/T645-2007《多功能電能表通信規約》(最新版本為2007年修訂)。
◆適用范圍：適用于各種類型的電能表(如單相、三相電能表)與數據采集終端之間的串行通信。
◆傳輸方式：主要通過RS485總線進行半雙工串行通信，支持一對一和一對多的通信模式。
◆接口類型：RS485。
◆波特率：485接口默認是2400bps，紅外接口默認為1200bps，也可以根據需要設置為4800、9600bps等。
◆電氣特性：遵循EIA RS-485標準，具有良好的抗干擾能力和較長的傳輸距離。
2、高度專業化
◆定制化設計：DLT645協議是專門為中國的電力計量需求而設計的，充分考慮了國內電網的特點和管理要求。
◆標準統一：由國家電網制定并推廣，確保了全國范圍內電能表通信的一致性和互操作性。
3、應用場景廣泛
◆智能電表：適用于單相、三相智能電能表，實現遠程抄表、參數設置、狀態監控等功能。
◆數據采集終端：用于連接集中器、采集器等設備，構建完整的電力數據采集系統。
◆管理系統：支持與電力公司的自動化管理系統集成，提供實時數據支持，輔助決策和優化調度。、
4、技術特點
◆簡單高效：命令集簡潔明了，易于實現和維護，較低的開發成本和技術門檻。
◆穩定可靠：經過多年的實踐檢驗，在復雜電磁環境中表現出色，具有較高的可靠性和穩定性。
◆擴展性強：預留了一些未使用的控制碼，允許未來擴展新的功能和命令，適應不斷變化的需求。
5、通信機制

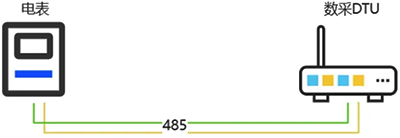

◆RS485總線：采用RS485作為物理層接口，支持半雙工異步串行通信，具備良好的抗干擾能力和較長的傳輸距離。
◆主從模式：通信由主站發起，從站(電能表)根據接收到的命令作出響應。
◆應答機制：從站在接收到正確的命令后會返回相應的應答幀；如果命令錯誤或無法處理，則返回錯誤碼，保證通信的完整性。
6、安全性
◆安全性：雖然協議本身沒有內置的安全機制，但是可以結合電能表自身的ESAM加密，實現身份認證，身份認證通過以后才能進行下一步操作。
◆示例命令
下面是查詢電表地址的示例。
發送查詢指令幀：
FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16
解析：
FE FE FE(前綴喚醒電表)
68(起始符)
AA AA AA AA AA AA(電表地址編號通配符)
68(起始符)
13(控制碼)
00(數據域長度)
DF(校驗碼)
16(結束符)
返回幀：
FE FE 68 94 02 26 15 80 00 68 93 06 C7 35 59 48 B3 33 3D 16
解析：
FE FE(喚醒前綴)
68(起始符)
94 02 26 15 80 00(電表通信地址)
68(起始符)
93(控制碼)
06(數據域長度)
C7 35 59 48 B3 33(數據域)
3D(校驗碼)
16(結束符)
根據返回幀得到數據域(C7 35 59 48 B3 33)，數據域是十六進制，每個字節減去十六進制33，然后反轉就得到電表地址(008015260294)。
DLT645-2007協議之所以被稱為電力行業最專一的協議，是因為它專門為中國電力系統的計量需求量身定制，具有高度的專業化和適應性。它不僅滿足了國內電力計量的基本要求，還在性能、穩定性等方面表現出色。
