1、電纜問題
MODBUS是基于RS232、RS422/RS485串口進行通訊的，因此在現場是有可能受到外部信號干擾的。我們在幾個現場都發(fā)現同一個問題，就是大家都沒用屏蔽電纜，導致現場的通訊比較容易受到干擾。因此，MODBUS串口通訊最好采用屏蔽電纜，且屏蔽層進行雙端接地處理。
2、等電位問題

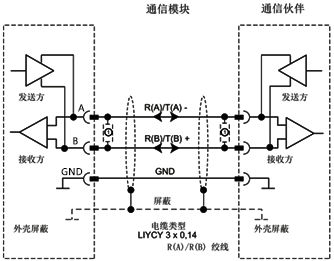

以RS485接口為例，大家在接線時，可以看到，除了A和B管腳是連接數據線外，MODBUS接口的第GND管腳是GND，也就是數據地。筆者在現場，經常看到用戶采用的是雙芯通訊線，因此并沒有連接這個GND。
一般情況下，不連GND似乎也沒有太大的問題。但如果距離過長，兩個通訊端口之間不等電勢，其電勢差過大的話，就容易導致燒通訊口的問題。
筆者也曾經遇到一個現場，由于只有一個設備的通訊端口有GND管腳，通訊對方沒有GND管腳，因此，現場將GND電纜留在了線槽內，結果該GND電纜反而引入了干擾影響了通訊。此時，需將GND線去除。當然，這只是特例，因為該GND線并沒有屏蔽層的保護。筆者的建議是在采用屏蔽電纜的前提下，將GND管腳連接在一起，且此時GND不能連接屏蔽層。
3、終端電阻
現場有很多用戶對是否加終端電阻不是很明確。那么一般來講，現場的通訊距離如果超過50米，且通訊質量確實不穩(wěn)定，那么可以考慮增加一個終端電阻，其他情況下，一般都不需要增加終端電阻。
作者：楊光
