一鍵啟停程序，簡單背后隱藏的編程邏輯秘訣，幫你輕松掌握復雜程序的編寫技巧！編寫一鍵啟停程序的方法有很多，本文分享使用輔助點、SR置位/復位觸發器、計數器、加法指令、遞增指令INC和求反碼指令INV實現一鍵啟停程序的PLC編程，幫你打好編程基礎、為你提供更多編程思路。

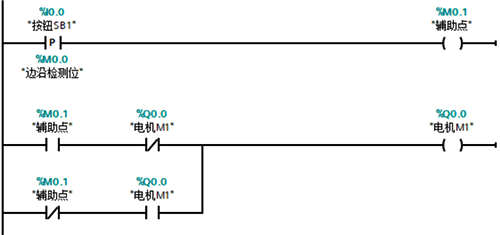

1、使用輔助點實現一鍵啟停程序(一)
按下按鈕SB1(I0.0)，輔助點(M0.1)導通一個周期，電機M1(Q0.0導通)。

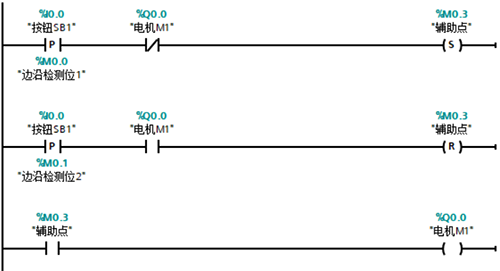

2、使用輔助點實現一鍵啟停程序(二)
按下按鈕SB1(I0.0)，置位輔助點(M0.3)，Q0.0導通，電機M1啟動。
再次按下按鈕SB1(I0.0)，復位輔助點(M0.3)，Q0.0斷開，電機M1停止。

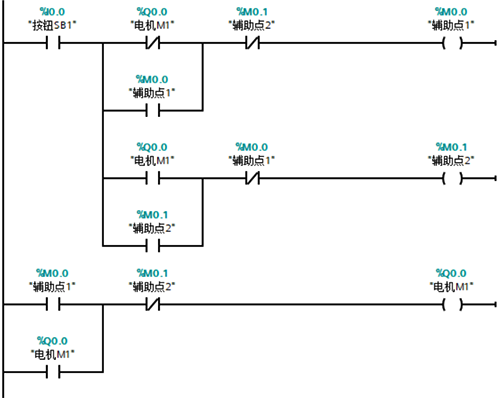

3、使用輔助點實現一鍵啟停程序(三)
按下按鈕SB1(I0.0)，輔助點1(M0.0)導通，Q0.0導通并自鎖，電機M1啟動。
再次按下按鈕SB1(I0.0)，輔助點2(M0.1)導通，Q0.0斷開，電機M1停止。

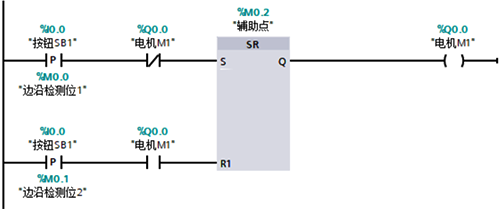

4、使用SR置位/復位觸發器實現一鍵啟停程序
按下按鈕SB1(I0.0)，Q0.0常閉點接通SR觸發器的S端，R1沒有接通，Q0.0置位，電機M1啟動。

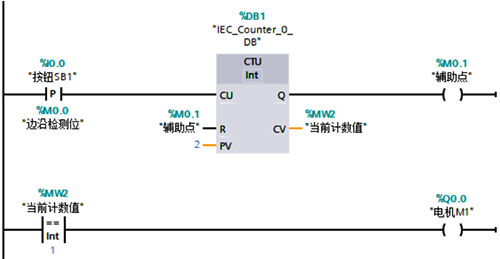

5、使用計數器實現一鍵啟停程序
按下按鈕SB1(I0.0)，CTU計數器加1，當前計數值(MW2)為1：MW2和1進行比較，數值相等，則Q0.0導通，電機M1啟動。
再次按下按鈕SB1(10.0)，CTU計數器加1，當前計數值(MW2)為2：此時復位計數器，且MW2和1比較，數值不相等，Q0.0斷開，電機M1停止。

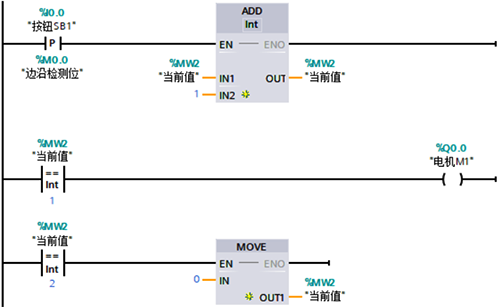

6、使用加法指令實現一鍵啟停程序
按下按鈕SB1(I0.0)，加法指令將當前值(MW2)加1，此時當前值等于1，Q0.0導通，電機M1啟動。
再次按下按鈕SB1(I0.0)，當前值(MW2)=2，此時不等于1，電機M1停止，且當前值等于2，將當前值清0。

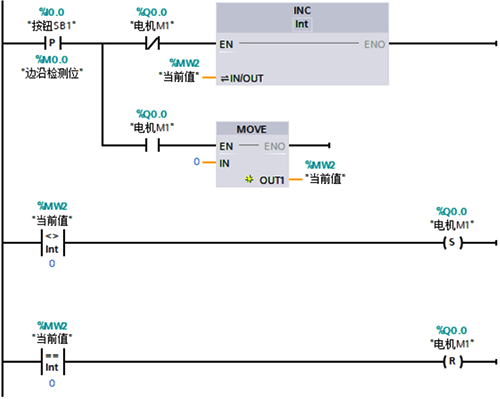

7、使用遞增指令INC實現一鍵啟停程序
按下按鈕SB1(I0.0)，當前值(MW2，初始值為0)加1，判斷當前值不等于0成立，Q0.0置位，電機MI啟動。
再次按下按鈕SB1(I0.0)，當前值(MW2)清0，判斷當前值等于0成立，Q0.0復位，電機M1停止。

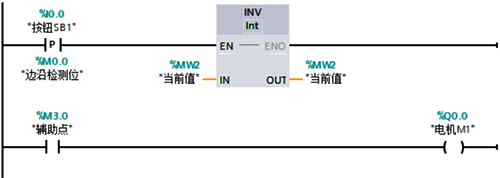

8、使用求反碼指令INV實現一鍵啟停程序
按下按鈕SB1(I0.0)，求反碼指令將當前值(MW2，初始值為0)各個位的狀態取反，此時M3.0等于1，Q0.0導通，電機M1啟動。
