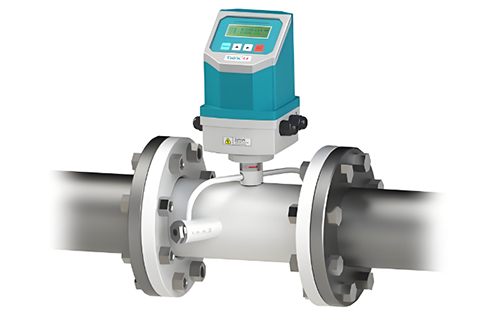

氣體超聲波流量計的工作原理是在測量管段上裝有一對或多對超聲換能器，超聲換能器交替發射和接收超聲波，采用超聲波檢測技術，通過測量超聲波沿氣流順向和逆向傳播的聲速差，以及測量管段的流體壓力和溫度，包括氣體摩爾組分，計算出氣體流速及標準狀態下氣體的流量。
其主要結構分為流量計本體、超聲換能器、Mark II電子數據處理單元三部分。流量計本體是經特殊加工，用于安裝超聲換能器、Mark II電子數據處理單元及壓力變送的裝置。超聲換能器是把聲能轉換成電信號和反過來把電信號轉換成聲能的元件。Mark II電子數據處理單元由電子元件和微處理器系統組成，它接受超聲換能器的信號，具有處理測量信號和顯示、輸出及記錄測量結果等功能。
國外發展較早的氣體超聲波流量計主要廠家有荷蘭的Instromet(埃爾斯特-英斯卓美集團)，美國的Daniel、Controlotron(康創)及挪威的Kongsberg(康斯博格)等。各個廠都有其特別的技術。
標準規范
1、SH/T3005-2016《石油化工自動化儀表選型設計規范》
7.4.4 超聲波流量計的選型應符合下列規定：
a) 超聲波流量計適用于可導聲的流體，特別適合于大口徑管道、非導電性及強腐蝕性、放射性等惡劣工況的流量測量；
b) 對于潔凈流體宜采用時差法測量，對于液體中含固體顆粒或氣泡的流體宜采用多譜勒法測量；
c) 對于貿易計量、大范圍度及低雷諾數流體的測量應采用多聲道(多于2聲道)超聲波流量計；
d) 管道夾持式超聲波流量計僅用于低精確度、非關鍵性流體測量。
2、HG/T20507-2014《自動化儀表選型設計規范》
6.7 超聲波流量計
6.7.1 對強腐蝕性、放射性等惡劣條件下工作的介質，當無法采用接觸式測量時，宜采用超聲波流量計。
6.7.2 超聲波流量計宜用于大管徑流體測量。
6.7.3 當液體中含有固體顆粒或氣泡時，不宜選用時差法超聲波測量。
氣體超聲波流量計國內外廠商
1、進口品牌：①美國GE；②美卓倫；③弗萊克森(捆綁式超聲波流量計)
2、國產品牌：①杭州晶銳儀器儀表有限公司；②唐山美倫儀表有限公司；③天信儀表集團有限公司；④瑞萊恩斯科技(蘇州)有限公司
氣體超聲波流量計工程實踐
氣體超聲波流量計主要應用場景化工廠火炬氣測量、管道天然氣計量、通用型氣體測量等領域(可選用管道法蘭式，直接插入式、捆綁式等安裝方式)。
綜合所述，化工裝置不同的應用場景推薦氣體超聲波流量計品牌也不同，由于介質特性、安裝位置、計量精度等的特殊性，氣體超聲波流量計在很長一段時間內幾乎處于壟斷地位，但是隨著科學的發展和技術的進步，從應用環節的便利性到工程實際的可操作性。國內許多制造商不斷地更新優化測量技術新工藝，推出的氣體超聲波新產品(質優價廉)能夠滿足特定場景的測量應用。因此，根據不同類型的項目合理選用氣體超聲波流量計，滿足工藝生產的技術要求，保證生產裝置能夠安全穩定運行。
