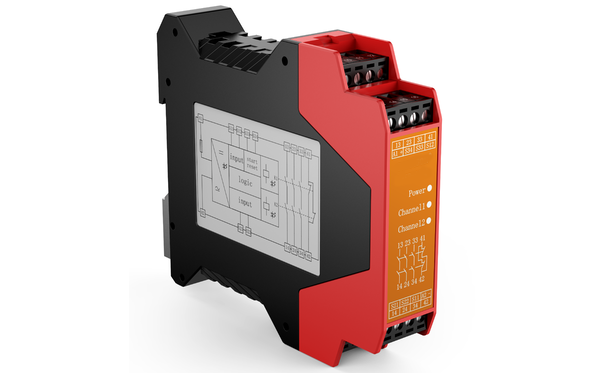

安全繼電器種類及其原理

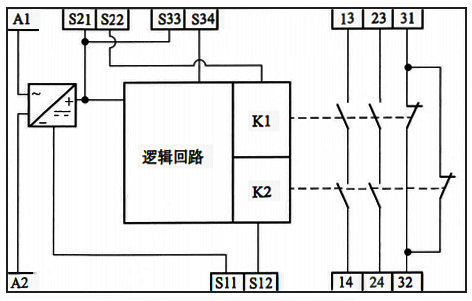

按照行業及標準體系劃分，安全繼電器通常劃分為機械制造行業用安全繼電器(符合標準EN ISO 13849，性能等級PL:a~e、EN 954-1，安全等級Cat:B、1~4)及流程工業用安全繼電器(符合標準IEC 61508、IEC 62061，安全完整性等級SIL: 1~4)。無論應用于哪個行業，基于哪種標準取得安全認證的安全繼電器的基本原理如圖所示。
A1/A2為電源加載端，S11/S12、 S21/S22為兩組輸入通道，S33/S34為復位端，13/14、23/24常開觸點NO作為邏輯輸出，31/32 常閉觸點NC為輔助觸點。
較之于普通繼電器，安全繼電器的“安全”二字通常體現在以下方面：
1、安全繼電器的冗余配置
圖中所示，安全繼電器內部相當于集成了兩個繼電器，以保證可靠性，滿足相應的安全完整性等級。
2、安全繼電器具備機械聯動觸點

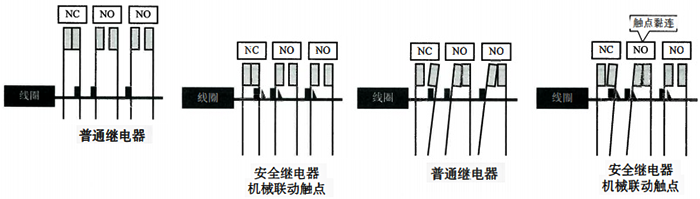

安全繼電器采用多極觸點機械聯動設計，保證常開安全輸出觸點和輔助常閉觸點不可能同時閉合，如圖所示。
由于安全繼電器的觸點被機械性地連在一起，如果常開的安全觸點NO粘連，輔助常閉觸點NC將打開；類似的情況，如果輔助常閉觸點NC粘連，常開安全觸點NO將不能閉合。
3、安全繼電器的自診斷功能
根據安全 儀表系統故障安全的設計原則，安全繼電器通常采用常開觸點NO作為信號輸出觸點。基于機械聯動觸點設計，輔助常閉觸點NC通常作為常開觸點NO是否粘連的監視用途，即安全繼電器具備自診斷功能。
4、安全認證
石油化工行業中，安全繼電器作為安全儀表系統的一個部件實現安全儀表功能，其相關參數均通過權威機構測試認證并出具證明文件。
安全繼電器使用注意事項
①常開安全觸點NO作為信號輸出觸點，應用時應注意整個回路的構建及動作邏輯的匹配。
②繼電器故障大多發生在觸點上，應根據負載情況確定觸點容量。
③在安全儀表系統中，為了實現滿足要求安全完整性等級(SIL)的安全儀表功能，安全繼電器僅僅是作為連接儀表、邏輯控制器、最終元件之間的器件，其符合性判斷仍須放到安全儀表回路中。
