伺服液位計測量原理
伺服液位計屬于浮力式液位測量儀表，基于阿基米德原理測量液位，屬于恒浮力式液位計的一種。伺服液位計主要由浮子、鋼絲和伺服控制器組成。浮子在介質中的位置是由伺服機構的平衡來確定的。伺服機構在微處理器的控制下進行測量。
當液位變化時，通過霍爾元件檢測磁通量的改變，或者通過力傳感器檢測鋼絲張力的變化，伺服控制器根據檢測結果和預設值通過伺服電機控制浮子的上升或者下降，然后通過伺服電機的轉動步數計算出液位的變化量。通過調整浮子的重量和體積，可以用伺服液位計測量出液體的界面變化。采用特殊的測量浮子，伺服液位計也可以精確的測量液體的密度以及密度梯度。
伺服液位計種類
伺服液位計通常有兩種，一種是通過霍爾元件檢測磁通量的變化進行測量，另一種是通過力傳感器檢測鋼絲張力的變化進行測量。

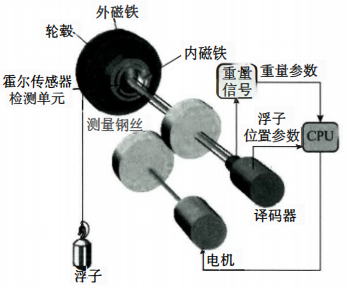

伺服液位計外形結構
伺服液位計結構如圖所示。
伺服液位計主要參數
液位測量范圍：通常可到 0~50m，最大可到 0~100m
測量精度：液位≤±1mm，界位≤±2mm，密度≤ ±3kg/m3
重復性：≤±0.1mm
環境溫度：-40~70℃
操作壓力：≤4.0MPa
操作溫度：-200~200℃
伺服液位計優點和局限性
1、伺服液位計優點
①機械穩定性好。
②安裝方便，使用可靠。通 常采用法蘭安裝，通過法蘭安裝在設備的頂部，儀表和設備之間安裝全通徑球閥，可實現在線檢修維護的操作。
③接觸式測量，不受揮發性介質氣相部分的影響。
④測量精度高，重復性好，部分廠商測量精度可達到±0.4mm, 可用于大型儲罐貿易計量液位測量。
⑤可進行多個界面和密度的測量。
⑥配備多點溫度計、壓力變送器和必要的軟件，可進行精確的罐容計算和管理，可用于貿易交接和貿易結算。
2、伺服液位計局限性
易黏結，不適用于重質油品的測量。
伺服液位計應用場合
①一般普通的輕質原油、成品油、高揮發性溶劑類化工品和LNG罐；LPG或其他介質的帶壓儲罐、壓力球罐；氨液和其他嚴重吸收雷達波的產品應考慮采用伺服液位計。
②伺服液位計可進行多參數測量，除液位以外，還可測量溫度、壓力、密度等參數。
③伺服液位計可用于油品、化工品和水的界面測量。
伺服液位計選型注意事項
①伺服液位計適用于石油制品、液化天然氣等輕質產品的儲罐液位測量，但是不適用于瀝青、原油等高黏度液體重質產品。黏度較高的介質選型時要特別注意。
②對于LPG、LNG和氨液的精確測量，應采用伺服液位計進行測量液位測量。
伺服液位計安裝注意事項
①對于有高精度測量要求時，導向管是必須的要求。導向管的制作和安裝應嚴格遵循API和中國的國行標以及廠商的安裝要求。
②伺服液位計安裝時應注意對鋼絲的保護。
