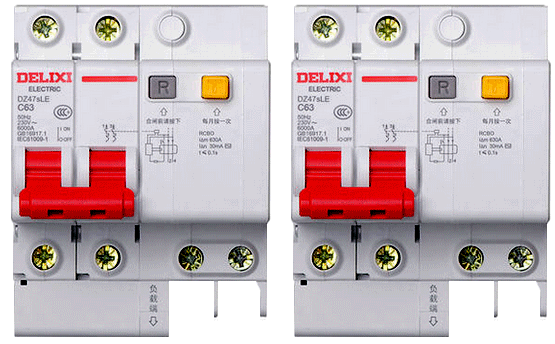

1、剩余電流動作保護電器RCD不是萬能的
首先要明確RCD不是萬能的，不要認為裝設了RCD就萬無一失。例如，從其他地方發生的故障，沿著同系統的PE線傳導到非故障設備，這種情況RCD是沒有效果的，不能起到保護作用。
2021年7月某晚，深圳龍崗區某出租樓三樓一女孩在洗澡時觸電身亡，其母為救女兒也遭電擊，經搶救獲救。觸電原因是二樓客廳吊頂漏電，且房間RCD失效，PE線安裝不規范，導致這場悲劇。
2、剩余電流動作保護電器使用類型有誤
RCD有4種類型，各種類型的RCD有不同的適用范圍，現實中不少用戶為降低造價而使用功能較差、便宜的AC型RCD。

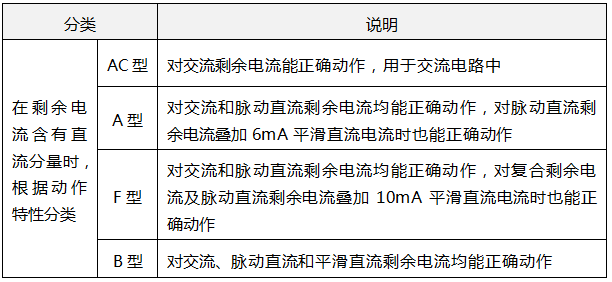

表1 RCD的分類
從發展的眼光看，AC型的使用范圍將進一步縮小，最終被淘汰。而B型的成本需要大幅度降低，才能擴大使用面。另外，末端保護需采用無延時瞬動的RCD，前端可采用延時型的產品。
3、關于剩余電流動作保護電器整定值
RCD的整定值主要有額定動作電流值和延時時間，前者更容易出現錯誤。
為了保證人身安全，用于電擊防護的RCD，剩余電流動作保護電器額定動作電流值不得超過30mA，我國的全文強制性規范《建筑電氣及智能化通用規范》GB 55024-2022和IEC相關標準均有相關規定。

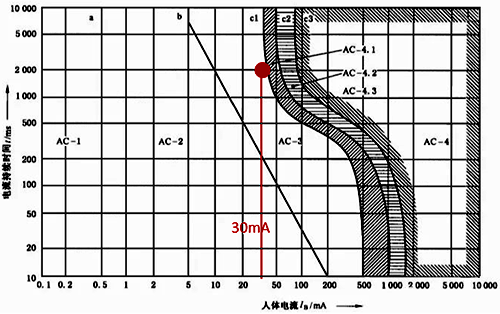

圖1 人體通過電流及通電時間
圖1為IEC 60479-1:2018“Effects of current on human beings and livestock-Part 1 ：General aspects”，即電流對人和家畜的效應 第1部分：通用部分。理論上，AC-1、AC-2、AC-3區相對安全，但是，該圖是通過人體、動物、尸體試驗得出的，反映的是概率，且以歐美人為主進行的試驗，是否完全適合東亞人，不敢斷言(因?yàn)槲覀儧]有類似的試驗研究)。因此，采用30mA上限值相對比較安全。
關于剩余電流動作保護電器RCD的使用誤區還有很多，畢竟有40余年的應用經驗，以后找時間繼續討論。
