本文內容是《電氣防火封堵及防火保護的規定及措施》的第三部分，文章內容試著分析總結與電氣專業相關的涉及到防火封堵及防火保護措施的相關規定與具體做法，闡述自己的一些意見和建議，供業內人士參考。

3、防火保護措施的規定與應用
3.1國標規范《電氣裝置安裝工程電纜線路施工及驗收標準》(GB 50168-2018)中第8節對電纜線路的防火阻燃設施的施工要求做了具體而詳細的規定，除常規的電纜及電纜橋架貫穿墻壁、樓板的孔洞處外，在下列地方：1)電纜進入盤、柜、箱、盒的孔洞處；2)電纜進出電纜豎井的出入口處；3)電纜導管進入電纜橋架、電纜豎井、電纜溝和電纜隧道的端口處；凡以上的所有孔洞均需采用防火封堵材料密實封堵，防火墻兩側長度不小于2m內的電纜應刷涂防火涂料或纏繞防火包帶，電力電纜中間接頭宜采用電纜用阻燃包帶或電纜中間接頭保護盒封堵，接頭兩側及相鄰電纜長度不小于2m內的電纜應刷防火涂料或纏繞防火包帶。防火封堵時緊貼電纜部位宜采用柔性防火材料。

3.2 對于電纜線路的防火分隔、防火封堵措施，國標規范《電力工程電纜設計標準》(GB 50217-2018)中規定的更為具體詳細，對電纜實施的防火分隔方式主要含防火封堵、防火墻、阻火段三種。在通常的做法習慣上，對盤柜孔洞、樓板孔洞、穿墻孔洞、電纜豎井樓層間孔洞等的防火分隔采用“防火封堵”方式，對電纜溝、電纜隧道的防火分隔采用“防火墻”方式，對架空橋架等的防火分隔采用“阻火段”方式。

3.2.1 第7.0.2條中的第1小點中為防火封堵的要求，與其他規范的要求并無不同之處；第2小點中特別對電纜溝、隧道及架空橋架中的部分部位要求設置防火墻或阻火段；第3小點中對與電力電纜同通道敷設的控制電纜、通信光纜除適合采用穿阻燃管或耐火電纜槽盒敷設外，考慮到電力工程中該部分電纜光纜數量往往較多，需采用在動力電纜和控制電纜(光纜)之間設置層間防火封堵板材的措施方可起到一定的防火分隔作用；

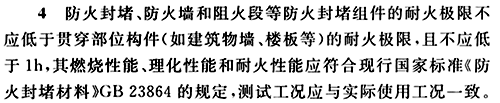

3.2.2 第7.0.3條中的第3小點提到具體的防竄燃方式的具體做法，即：“可在防火墻緊靠兩側不少于1m區段的所有電纜上施加防火涂料、阻火包帶或設置擋火板等”；第4小點中對防火封堵組件的耐火極限提出了明確的要求，該要求也可以側面印證前文中第1.9.2點中筆者的觀點：

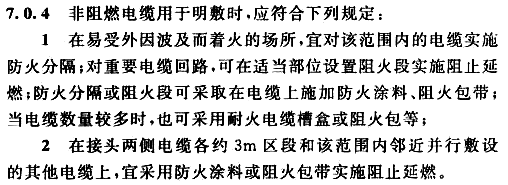

3.2.3 第7.0.4條對非阻燃電纜明敷設時的防火措施作出規定，這些措施也同樣適用于非電力工程的電纜敷設，當需要做相應的防火措施時可參照采用：


3.2.4 第7.0.8點中對同一通道中數量較多的明敷設的電纜的防火分隔方式做了規定，可敷設于耐火電纜槽盒內，也可敷設在同一側支架的不同層或同一側通道的兩側，但要求層間和兩側間應設置防火封堵板材，并滿足耐火極限不應低于1h的要求。

3.3 需要特別注意的是：國標GB 50168-2018與國標GB 50217-2018對電纜線路在防火阻燃、防火封堵、防火分隔等方面的規定各有側重點且要求略有不同，需要結合起來通盤考慮才可以同時滿足兩者的要求。

3.4 阻火網以經特殊處理的金屬網為基材，表面涂覆具有優越柔韌性和附著力的膨脹阻燃材料而制成。其顯著特點是在正常工況下能通風、散熱，遇火時可在短時間內封閉網孔，形成阻火隔熱層，有效地阻止火勢竄透和蔓延。該產品可應用于既需防火，又要求通風的干燥場所，也可作為制作通風式防火門、電纜防火橋架和防火槽盒的輔助材料，用以增加該類防火產品的通風性能和改善使用功能。

3.5電氣防火保護措施中的涂刷防火涂料涉及到兩個方面：電纜防火涂料、金屬材料防火涂料，這兩方面在國標規范、行業標準及相關國標圖集中均有相關涉及，其中金屬材料防火涂料一般指的都是鋼結構防火涂料，在電氣專業上主要用于對金屬保護套管、電纜橋架、電纜槽盒、金屬支架、配電箱（盤、柜）、電纜中間接頭等方面的防火保護。

3.5.1 國標標準《電纜防火涂料》(GB 28374-2012)對電纜用防火涂料是這樣定義的：“涂覆于電纜(如以橡膠、聚乙烯、聚氯乙烯、交聯聚乙烯等材料作為導體絕緣和護套的電纜)表面，具有防火阻燃保護及一定裝飾作用的防火涂料”，標準中明確電纜防火涂料可采用刷涂或噴涂方法施工，在通常自然環境條件下干燥、固化成膜后，涂層表面應無明顯凹凸。

3.5.2 電纜防火涂料應滿足國標GB 28374-2012中對細度、黏度、干燥時間、耐油性、耐鹽水性、耐濕熱性、耐凍融循環、抗彎性、阻燃性等方面的技術性能指標要求。

3.5.3電纜防火涂料一般分為溶劑性及水性兩種，應盡量采用環保型涂料且不宜使用苯類溶劑。水性的電纜防火涂料一般以叔丙乳液水性材料添加各種防火阻燃劑、增塑劑等組成，涂料層受火時能生成均勻致密的海綿狀泡沫隔熱層，有效抑制、阻隔火焰的傳播與蔓延，對電線電纜起到保護作用。溶劑性的電纜防火涂料也稱為油性電纜防火涂料，以溶劑作為稀釋劑，由有機樹脂、多種阻燃劑、鈦白粉、填料、稀釋劑、多功能助劑等組成，并加入了防凍劑及速凝劑。油性的可應用于冬季-5~10度的低溫施工環境，防凍性能較好，但對環境有一定的影響，水性的無添加防凍劑，無法在冬季低溫環境使用，但環保性能更好。

3.5.4電纜防火涂料主要應用在水平或垂直穿越防火分隔的電纜上，當水平穿越防火分隔時，應在防火分隔的兩側涂刷，當垂直穿越防火分隔時應在防火分隔的下側涂刷?？刹捎盟⑼炕驀娡抗に嚕赏繉雍穸葢獮?±0.1mm，涂刷的長度不應小于1000mm。施工前應清理電纜表面塵埃、污垢等，使電纜表面清潔干燥，涂料應攪拌均勻，涂刷時水平方向的電纜應沿電纜走向逐根均勻涂刷，垂直方向的電纜應自上而下逐根均勻涂刷，不應出現漏涂現象，涂刷一般分3~5次，每次涂刷后應待涂膜表面干燥后再進行下一次涂刷，間隔時間應為4~24h。應確保涂層厚度達1mm左右且表面無明顯流淌現象，涂料用量一般按照2~3kg/m2(按電纜的表面積計)估算。

3.5.5 涉及到電纜防火涂料具體施工方面的規范、標準與圖集有：1、 《電纜防火阻燃設計與施工》(06D105)中P30~P33、P35~47等頁及圖集的說明，本圖集中我們需要特別注意的是：進入電氣盤、柜底部的電纜(光纜)孔洞處應按要求封堵，封堵處前端的電纜(光纜)應按要求涂刷電纜專用防火涂料，涂刷長度不小于1000mm；2、《城市電力電纜線路設計技術規定》(DL/T 5221-2016)；3、《電力工程電纜防火封堵施工工藝導則》(DL/T 5707-2014)；4、《110kV及以下電纜敷設》(12D101-5)；5、《民用建筑電氣設計與施工 室內布線》(08D800-6)6、《爆炸危險環境 電氣線路和電氣設備安裝》(12D401-3)；

3.5.6對于鋼結構防火涂料，國標規范《鋼結構防火涂料》(GB 14907-2018)中第3.1條是這樣定義的：“施涂于建（構）筑物鋼結構表面，能形成耐火隔熱保護層以提高鋼結構耐火極限的涂料”。鋼結構防火涂料按火災防護對象分為普通鋼結構用的和特種鋼結構用的，按使用場所分為室內用的和室外用的，按分散介質分為水基性的和溶劑性的，按防火機理分為膨脹型和非膨脹型的。根據規定，鋼結構防火涂料應能采用規定的分散介質進行調和、稀釋，應能采用噴涂、抹涂、刷涂、輥涂、刮涂等方法中的一種或多種方法施工，并能在正常的自然環境條件下干燥固化，涂層實干后不應有刺激性氣味。復層涂料應互相配套，底層涂料應能同防銹漆配合使用，或底層涂料自身具有防銹功能。

3.5.7 電氣專業上對于金屬材質的電氣部件的防火涂料應用方面，國標規范、行業標準及國標圖集中均有所涉及，但與防火封堵材料及電纜防火涂料的要求和應用相比較而言，內容明顯更少。前文中第1.6與1.9.4條中對明敷設的消防配電線路的相關規定有具體分析，但在實際施工應用上，電氣專業圖集普遍只有籠統的定性式的要求，而較少具體工法規定。

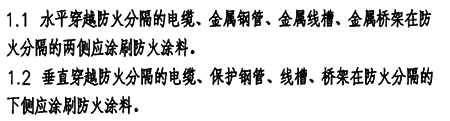

3.5.8 國標圖集《電纜防火阻燃設計與施工》(06D105)中相對罕見的對鋼結構用防火涂料有相對詳細而具體的要求，圖集說明中對鋼結構防火涂料定義為“施涂于鋼結構表面，能形成耐火隔熱保護層以提高鋼結構耐火極限的涂料”，圖集中對該防火涂料的應用范圍有如下具體而明確的規定：

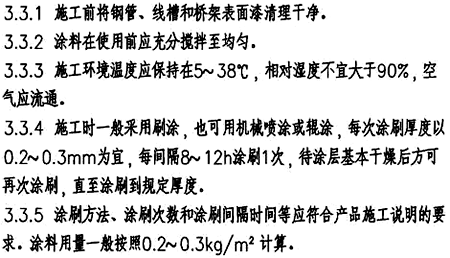

3.5.9 鋼結構防火涂料按使用場所分為室內型和室外型，按干涂層厚度分為超薄型、薄型和厚型。圖集中對金屬鋼管、線槽、橋架的要求是一般使用超薄型鋼結構防火涂料(按圖集所示也可以采用電纜用防火涂料，對此筆者認為有不妥之處)，具體施工方法和要求如下：


3.5.10 金屬鋼管、線槽、橋架的防火涂料的涂刷長度與電纜的防火涂料的涂刷長度要求是一致的。

3.5.11 對于耐火型電纜槽盒的防火涂料的涂刷要求，國標規范《耐火電纜槽盒》(GB 29415-2013)中第5.2.6條是這樣規定的：“槽盒表面涂覆鋼結構防火涂料進行防火保護時，涂料性能應符合GB 14907的規定”(目前GB 14907的版本年號是2018年版)，除此之外并無很具體而明確的涂刷要求，對此筆者認為可以參照普通電纜槽盒的要求實施。

3.5.12 國標圖集03D301-3、06D105、12D101-5、08D800-6、04D701-1、04D701-3、12D401-3、國標規范《建筑鋼結構防火技術規范》(GB 51249-2017)、行業標準《電力工程電纜防火封堵施工工藝導則》(DL/T 5707-2014)等的一些規定及做法可以自行查閱或參照執行。

3.6 對于防火保護措施中的“選用阻燃耐火電纜、礦物絕緣電纜”是相對成熟而普遍采用的常規措施，本文不做過多敘述，可查閱國標規范、標準及圖集中的相關內容。

3.7 防火保護措施中的“防火分隔”、“設置滅火設施”、“設置防火墻”等，一般均屬于其他專業為電氣專業配套的內容，不在本文的討論范圍之內，在此不做細述。

3.8 對于防火保護措施中的阻火包帶，其要求相對簡單，相關內容可查閱應急管理部的部標XF 478-2004(即原GA 478-2004改名而來)的相關內容。

3.9 防火保護措施的總結
3.9.1電氣設備與管線的防火保護措施有這么幾種：采用阻燃耐火材料、防火封堵、防火分隔、隔火隔熱、包覆防火材料、涂涮防火涂料、阻火包帶、阻火網、擋火板、設置滅火設施等。

3.9.2電氣專業現行的防火保護措施重點均關注于管線的相關方面，對于電氣設備的防火保護措施，現行的規范、標準、圖集方面仍稍嫌不足，筆者期待有關部門、機構與業內專業人士能進一步補足這方面的短板。

4、綜述
電氣專業所涉及的防火封堵及防火保護措施的內容很繁雜，雖然是一個比較常見常規的技術問題，但是在具體要求及處理方面涉及到很多細節問題，這些細節問題又是比較容易被忽視的。防火封堵及防火保護措施對電氣專業來講極其重要，是否設計上合規合理而施工上保質保量將直接影響到防火消防安全的整體效果，應引起我們足夠的重視也值得我們長期而深入的去討論和研究。限于個人水平，本文錯誤之處恐難以避免，但期待能起到些拋轉引玉的作用，歡迎同行批評指正。
作者：洪定清
