1、什么是合母電壓？什么是控母電壓？
舉個例子，像一般的變電站蓄電池都是108塊，每一塊的電壓時2.23-2.28之間，這樣的話蓄電池的端電壓就是240V左右。這個電壓就是所謂的合母電壓。當然平時這個電壓是由高頻電源提供的。因為只有在全站失壓的時候才用的到蓄電池的。控母電壓平時是由高頻電源將240V的電壓降到220V或者通過降壓硅堆降到220V。
合閘母線電壓是給斷路器等提供電源的，控制母線電壓是給控制回路提高操作電源的。當然有的站只是平時還這樣說，但是他們已經不再明確區分控母還是合母電壓，現在斷路器的機構大部分都是彈簧操作機構，不需要很大的電流。目前新站還有控母和合母完全是出于以前的習慣，區分開之后將他們引到不同的小母線上一是為了出了故障查找方面，二是為了分開了之后清晰明了合閘母線一般240V，控制母線220V。
主要是老式斷路器的電磁式操作機構需要較大的合閘電流，所以弄出一個合閘母線來。簡單來說就是合閘母線帶著一個大合閘線圈，靠磁力把吸開關機構來達到合閘的目的。因為需要的吸力特別大，所以線圈中的電流特別大，就導致了在合閘的時候，合母電壓降的比較低(簡單的歐姆定律)，為了解決電壓過低的問題，變電站專門設置了控制母線(帶操作回路、信號回路、保護裝置等等負荷，電壓220-230V)和合閘母線(專門帶開關的合閘回路，電壓240V-245V)。所以合閘母線比控制母線電壓高20V左右是正確的。
但是現在隨著科技的發展，電磁操作機構已經逐漸被淘汰，取代它的是氣動機構、彈簧機構、液壓機構等等新機構，這些開關的跳合閘是靠儲能電機提前儲好能量，在開關有操作(保護或手跳合)時把能量釋放出來來完成的。所以不需要很大的合閘電流，更不需要合閘母線了。現在新建的變電站基本上都沒有什么合閘母線了。但是這個傳統卻有所保留，有些設計者設計控制母線帶保護裝置，所謂的合閘母線帶儲能電機，其實這個控母和合母電壓已經統一了，現在合母和控母的概念已經淡化了，卻可以用保護母線和控制母線更恰當些，我們這保護母線提供保護裝置和其它自動化裝置的電源，控制母線提供開關的操作電源等。

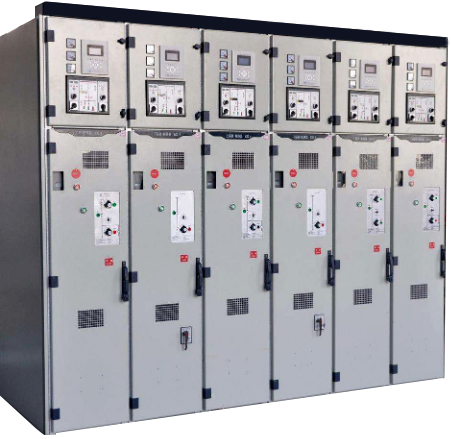

變電站的開關柜一般具有手動合閘、電動合閘。注：現在很多柜子都不帶手動合閘。
電動合閘的操作電流有交流220V，直流220V。
變電站為了更安全可靠供電，一般操作電源使用直流操作電源。
直流屏的作用：在掉電的情況下，使用直流操作電源對開關快速合閘。減傷事故時間。
在變電站內所變交流電源經過整流出直流電源，然后接充電電池組成的充電柜。
直流屏由整流柜和充電柜組成。通過合母、控母引入每個開關柜內。對開關進線遠程、就地分合閘。
合母：一般由直流屏變出DC240V，對斷路器進線分合閘使用的電源。提供合閘瞬間較大電流。
控母：一般由直流屏變出DC220V，對操作回路供電，提供較小的電流。
2、直流屏含義及作用
直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶(如石化、礦山、鐵路等)，適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。
直流屏控母和合母，分別為控制母線和合閘母線。控制母線提供持續的，較小負荷的直流電源，合閘母線提供瞬時較大的電源。
20AH表示電池的容量,容量的單位是AH(也是安時的意思,其中A是電流,H是時間)。20AH的意思是用該電池供電時,如果電流為1A，則可以工作20小時，如果電流為4A，則可以工作5小時，即工作電流與時間的乘積等于20。這個數值越大，表示它儲電能力越強。
用48V-12Ah充電器充48V-20Ah蓄電池行不行？可以充，時間要增加1倍。另外要注意轉浮充是否正常，防止過充。其實20AH電池的充電電流是不用20A的，一般是用額定容量的1/10來充電。就是說2A就行了。你說的充電器是12AH電池的充電器，輸出電流為1.2A左右，充電電流是少了點，但還是可以充滿的，時間就是充多一兩個小時吧。
3、小母線分類及作用
小母線分為直流小母線和交流小母線。
直流小母線電源取自直流屏(也可理解為畜電池組)開關柜的合分閘控制和微機綜保等重要電源均取自直流小母線，用直流的目的就是為了保護供電的可靠性，突發斷電依然能工作。
交流小母線主要為柜內照明和加熱除濕供電，這部分電要求不高，所以用交流。
電壓小母線取自哪里？作用呢？取自所用變，電壓小母線作用就是為開關柜提供電源，進行操作，保護，監控......
