西門子S7-1200 PLC的數據類型用于指定數據元素的大小，以及如何解釋數據。西門子S7-1200支持的基本數據類型包括布爾型數據、雙字型數據、無符號短整型數據和字符串型數據四類。昌暉儀表在本文分享S7-1200種類及尋址。
1、布爾型數據

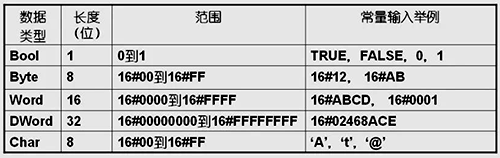

布爾型數據為一位二進制數，其取值為0或1，常數舉例如圖，取值為TRUE、FALSE或0、1等；字節型數據為八位二進制數，取值范圍為16進制00到16進制FF，例如16進制12、16進制AB等；字型數據為十六位二進制數，取值范圍為十六進制四個0到十六進制四個F，常數舉例如16進制0012、16進制ABCD等。
2、雙字型數據

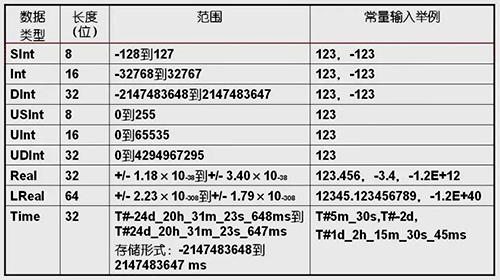

雙字型數據為32位二進制數，取值范圍為十六進制八個0到十六進制八個F，舉例如圖所示；字符型數據為八位二進制數據，取值范圍為十六進制00到十六進制FF舉例如圖所示；短整型數據為八位有符號數據，取值范圍為-128到127，舉例如圖所示；整形數據為16位有符號數據，取值范圍為-32768到32767，舉例如圖所示；雙整型數據為32位有符號數據，取值范圍為-2的31次方到2的31次方減1，舉例如圖所示。
3、無符號短整型數據
無符號短整型數據為八位數據，取值范圍為0到255，舉例如圖所示；無符號整型數據為16位數據，取值范圍為0到65535，舉例如圖所示；無符號雙整型數據為32位數據，取值范圍為0到2的32次方減1，舉例如圖所示；實數為32位數據帶小數點的數據， 舉例如圖所示；長實數為64位數據，比32位實數有更大的取值范圍；時間型數據為32位數據，其格式為T#、天、小時、分鐘、秒、毫秒。
4、字符串型數據

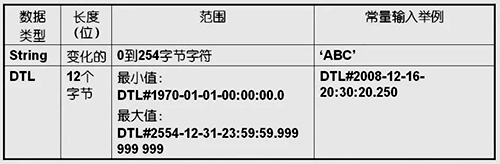

字符串型數據為0到254個字節的字符串?dāng)?shù)據，其位數可變，舉例如圖所示；DTL數據是一種12個字節的結構，以預定義的結構保存日期和時間信息。此外還會用到的BCD碼數字格式，不能用作數據類型，但他們支持轉換指令；十六位BCD碼，數字范圍為-999到999，舉例如圖所示，32位BCD碼數字范圍為-9999999到9999999。
S7-1200數據存取方式

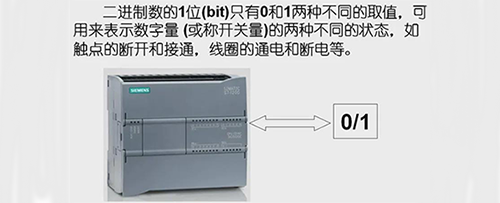

西門子S7-1200 CPU中可以按照位、字節、字和雙字，對存儲單元進行尋址。二進制數的一位只有0或1兩種不同的取值，可以用來表示數字量或稱開關量的兩種不同的狀態，如觸點的斷開和接通線圈的通電和斷電等。

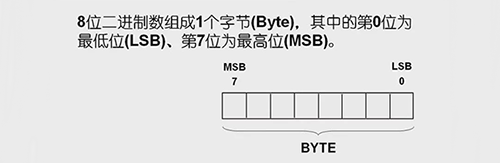

八位二進制數組成一個字節，其中的第0位為最低位，第七位為最高位。

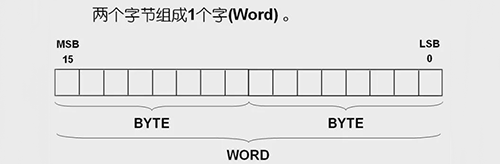

兩個字節組成一個字，其中的第0位為最低位，第15位為最高位。

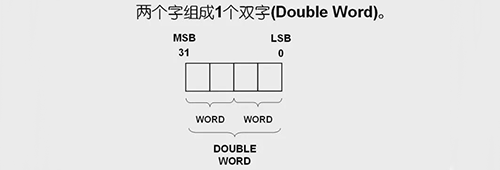

兩個字組成一個雙字，其中的第0位為最低位，第31位為最高位。

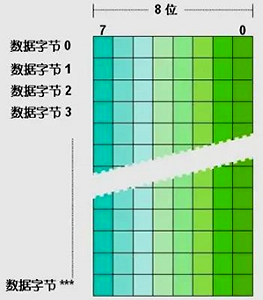

西門子S7-12001200 CPU，不同的存儲單元都是以字節為單位, 如圖所示：

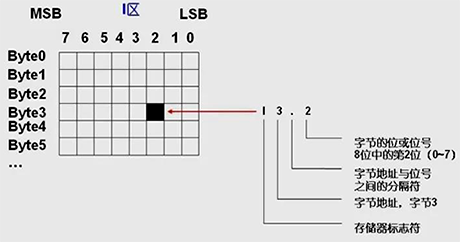

對位數據的尋址由字節地址和位地址組成，如I3.2，其中的區域標識符I表示輸入映像區，字節地址為3，位地址為2，這種存取方式稱為字節位尋址方式。

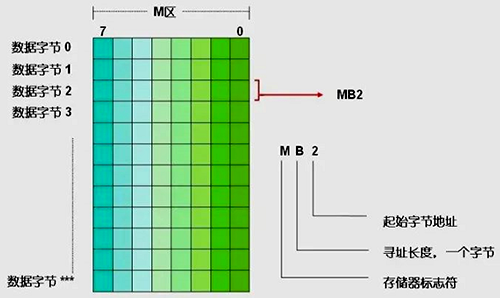

對字節的尋址，如MB2，其中的區域標識符M表示為存儲區，2表示尋址單元的起始字節地址，B表示尋址長度為一個字節，即尋址為存儲區中的第二個字節。

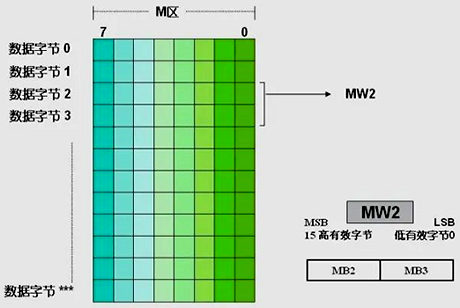

對字的尋址，如MW2，其中的區域標識符M表示為存儲區，2表示尋址單元的起始字節地址，W表示尋址長度為一個字，即兩個字節，尋址為存儲區中從第二個字節開始的一個字，即字節2和字節3。請注意，兩個字節組成一個字，遵循的是低地址、高字節的原則。以MW2為例，MB2為MW2的高字節，MB3為MW2的低字節。

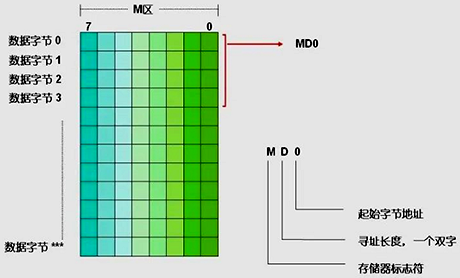

對雙字的尋址，如MD0，其中的區域標識符M表示為存儲區，0表示尋址單元的起始字節地址，D表示尋址長度為一個雙字，即兩個字四個字節，尋址為存儲區中從第0個字節開始的一個雙字，即字節0、字節1、字節2和字節3。
關于西門子S7-1200 PLC數據類型和數據尋址方面的知識就分享到這里。PLC應用欄目會持續原創輸出關于S7-1200系列PLC編程技術和PLC編程資料，免費提供給大家學習。
