空氣開關也稱為斷路器，斷路器在電路中作接通、分?jǐn)嗪统休d額定工作電流，空氣開關在線路和電動機發生過載、短路、欠壓、過壓的情況下進行可靠的保護，空氣開關是電氣控制回路最常見元件，它有很高的分?jǐn)嗄芰拖蘖髂芰Α１疚膶?duì)空氣開關過熱保護、過流保護和欠電壓保護原理做詳細說明。

空氣開關過熱保護
空氣開關過電流保護用到熱脹冷縮的原理。
公式：U=I×R，即電壓=電流×電阻
U代表電壓，單位：伏 ； I代表電流，單位：安培；R代表電阻，單位：歐姆。
它們之間的關系是U=I×R，當用電設備過多（相當于電阻并聯），會導致路端電阻減少。但電壓是保持在AC220V或AC380V的穩定壓，所以根據公式U=I×R 可知回路中電流變大，電流增大會產生大量的熱，同時空氣開關中的空氣也開始膨脹。因?yàn)樵谟邢薜目臻g里空氣膨脹帶來一種推力，當推力達到足夠大時會把空氣開關推成斷路。就是我們說的空氣開關跳閘了。

空氣開關過流保護

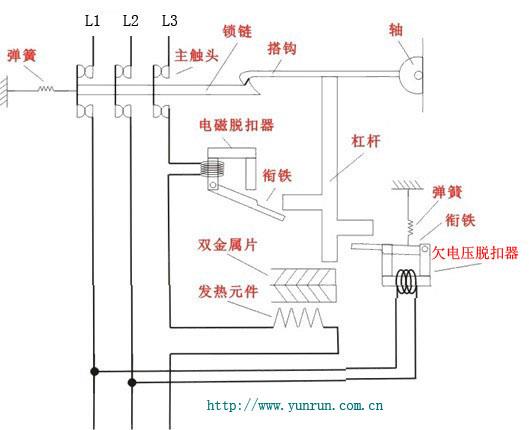

當線路發生短路或嚴重過載電流時，短路電流超過空氣開關瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將空氣開關三副主觸頭分?jǐn)啵袛嘤秒娫O(shè)備電源。

空氣開關欠壓保護
電壓正常時，電磁吸力吸住銜鐵，空氣開關主觸頭閉合。電壓嚴重下降或斷電時，電磁吸力釋放，銜鐵在彈簧力的作用下向上并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將空氣開關三副主觸頭分?jǐn)啵袛嘤秒娫O(shè)備電源。

空氣開關過熱保護
空氣開關過電流保護用到熱脹冷縮的原理。
公式：U=I×R，即電壓=電流×電阻
U代表電壓，單位：伏 ； I代表電流，單位：安培；R代表電阻，單位：歐姆。
它們之間的關系是U=I×R，當用電設備過多（相當于電阻并聯），會導致路端電阻減少。但電壓是保持在AC220V或AC380V的穩定壓，所以根據公式U=I×R 可知回路中電流變大，電流增大會產生大量的熱，同時空氣開關中的空氣也開始膨脹。因?yàn)樵谟邢薜目臻g里空氣膨脹帶來一種推力，當推力達到足夠大時會把空氣開關推成斷路。就是我們說的空氣開關跳閘了。

空氣開關過流保護
當線路發生短路或嚴重過載電流時，短路電流超過空氣開關瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將空氣開關三副主觸頭分?jǐn)啵袛嘤秒娫O(shè)備電源。

空氣開關欠壓保護
電壓正常時，電磁吸力吸住銜鐵，空氣開關主觸頭閉合。電壓嚴重下降或斷電時，電磁吸力釋放，銜鐵在彈簧力的作用下向上并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將空氣開關三副主觸頭分?jǐn)啵袛嘤秒娫O(shè)備電源。
