關鍵詞：彩色無紙記錄儀；真空感應熔煉爐
中航工業北京航空材料研究院熔鑄中心主要進行各類高溫合金母合金以及其他功能材料的生產，真空感應熔煉爐是核心進口生產設備。因真空感應熔煉爐使用時的特殊要求，目前中航工業北京航空材料研究院熔鑄中心生產方式為24小時持續生產，冶煉時通過操作人員觀測不帶記錄功能的溫控儀，按照時間讀取數據后進行記錄。在實際生產過程中存在兩個問題：
1、由于我們操作人員的水平和能力參差不齊，在工作時不可避免出現讀數誤差或者由于疲勞倦怠等情況，造成冶煉過程記錄數據與實際運行參數不符，對熔鑄中心的產品質量控制和追溯造成一定程度的困擾，也不利于冶煉生產工藝改進的數據積累。
2、冶煉過程中部分設備運行數據未進行記錄，當設備發生故障時，無法追溯根據故障發生前的設備運行參數，只能是根據故障表面情況進行排故工作，而無法預防性地對真空感應熔煉爐維護和保養，影響了設備生產能力的發揮和潛在故障的排查。

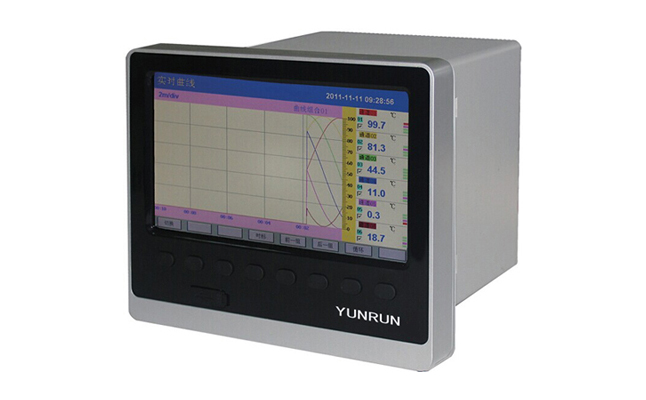

中航工業北京航空材料研究院熔鑄中心在兩臺美國進口真空感應熔煉爐上安裝了多通道彩色無紙記錄儀，對設備運行數據實時采集和記錄，解決了現存問題。熔鑄中心經過前期調研和論證，采用了昌暉儀表制造有限公司YR-ASR600多通道彩色無紙記錄儀，經過一年試運行，證明此套裝置具有計量精度較高、運行穩定、抗干擾能力強以及與原有設備兼容性較好等特點。
在設計之初，中航工業北京航空材料研究院經過市場調研以及與部分無紙記錄儀廠家溝通，決定選用國內云南昌暉儀表制造有限公司生產的彩色無紙記錄儀。國產產品設計符合國內市場要求，尤其YR-ASR600內部設計了真空儀表的標度轉換程序，可以直接將國產真空表的二次輸出以真空指數的方式進行顯示，而不需要人工在儀表內部進行標度變換的公式設計。YR-ASR600優點是局域網功能完善（也可以使用RS485網絡）。為檢驗其抗干擾性能，在現場開啟大功率中頻感應電源、多臺真空泵、水泵、吊車、柴油和電動叉車等設備模擬實際生產工況，YR-ASR600完全能滿足使用要求。由于彩色無紙記錄儀價格僅為進口無紙記錄儀的三分之一，昌暉儀表制造有限公司的YR-ASR600彩色無紙記錄儀成為首選。
二、彩色無紙記錄儀參數
無紙記錄儀記錄間隔時間根據熔鑄中心每熔煉批次間隔時間設置，將數據記錄間隔時間設為1s，可以連續記錄6天運行數據，滿足一批次熔煉時間間隔的要求。
三、無紙記錄儀通道設置
中航工業北京航空材料研究院熔鑄中心選用12通道的YR-ASR-612型，使用其中的10個通道，剩余兩個通道用于以后擴充。每個通道均為萬能輸入，可輸入標準信號（0-10mA、0-5V、4-20mA、1-5V）、熱電偶（B、E、J、K、S、T等）、熱電阻（Pt100、Cu50）和脈沖信號。在實際使用時分別選用了0-5V、4-20mA、J型熱電偶類型通道。
四、無紙記錄儀計量檢定
在使用之前儀表送計量檢定單位檢定，以0-5V、4-20mA、J熱電偶信號分別對無紙記錄儀通道進行計量檢測，經過計量測試研究院計量檢定，YR-ASR600精度滿足要求。在實際使用中我們也與原有的歐陸儀表進行對比，其顯示數據基本一致。
五、無紙記錄儀安裝
YR-ASR600外形為1×144mm，開孔尺寸138×138mm，直接代替原顯示真空度的歐陸儀表。此套真空感應熔煉爐為美國Consarc公司生產，柜內僅提供AC110V電源，因儀表使用了電源電壓范圍較寬的開關電源（適用于AC90V-AC265V范圍供電），可以直接安裝使用。
六、記錄儀真空通道
真空感應熔煉爐真空儀表為美國產品，除了指針顯示之外，輸出為0-5V電壓值，原有數字顯示儀表顯示的也是電壓值，在無紙記錄儀真空測量通道上，為了最大限度地減少對操作人員的操作習慣的影響，我們便沒有進行標度變換，仍然顯示電壓值。
七、記錄儀測溫通道
真空感應熔煉爐主要測量鋼液和循環冷卻水溫度，其中鋼液測溫分為光學測溫和熱電偶測溫。光學測溫為原有的愛康雙比色測溫儀，數據輸出采用4-20mA，測溫范圍1100～1700℃；熱電偶測溫采用B型熱電偶測溫，因為記錄儀本身數據采集間隔為1s，不能滿足測量鋼液時的B型熱電偶測溫快速反應要求，只能采用一次儀表進行變換，得到相應的線性輸出。在實際使用中采用日本導電儀表，輸出采用4-20mA。測量記錄水溫采用設備原帶的J型熱電偶來測溫。
八、中頻電源
真空感應熔煉爐原中頻電源為美國應達公司的電源，其中頻功率、中頻電壓、中頻頻率信號為0-5V輸出，經過信號隔離器輸入到彩色無紙記錄儀中，經過計算，在記錄儀內部進行標度變換，得到真實的中頻電源數值。
利用YR-ASR612彩色無紙記錄儀進行改造的費用不高，改造工作和難度也不大，但改造后儀表使用效率很高。經過我們1年多的使用，YR-ASR600彩色記錄儀的測量準確度、數據記錄以及抗干擾能力等都令人滿意，達到了免維護狀態。另外，由于YR-ASR600無紙記錄儀采用了先進的微機技術，做到了萬能信號輸入，體積小，功耗低，通用性廣，獨立性強，畫面色彩鮮艷，讀數直觀，反映靈敏可靠，數據保存、追憶都十分方便，是集測量和管理為一體的較好設備。
