信號隔離器采用電磁隔離和光電隔離技術，將接收到的信號通過采樣/調制耦合至輸出，再通過信號解調/轉換實現信號隔離傳輸功能。信號隔離器通過隔離實現抑制干擾之外，還具有信號變送，放大，接口匹配和橋接，信號分配等作用。

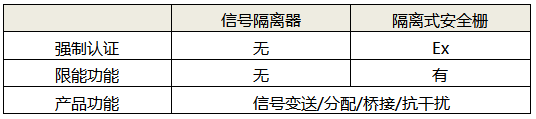

問題1：隔離器和安全柵有什么區別？
隔離式安全柵可以替代信號隔離器使用，但成本不同，建議要求實際使用需求選擇。信號隔離器不能替代隔離式安全柵使用，隔離器可應用于隔爆系統中(Ex d)。


問題2：如何區分有源信號和無源信號？
首先需要了解以下基礎概念：電流源(四線制變送器的輸出通常是電流源信號)，三線制變送器，二線制變送器。電流型變送器將物理量轉換成標準4-20mA電流輸出，必然要有外電源為其供電：

1、四線制變送器
最典型的是變送器需要兩根電源線，加上兩根電流輸出線，總共要接4根線，稱之為四線制變送器。通常4線制變送器的輸出是電流源；

2、三線制變送器
電流輸出可以與電源公用一根地線，可節省一根線，稱之為三線制變送器；

3、二線制變送器
4-20MA變送器兩線制的居多，4-20mA電流本身就可以為變送器供電。變送器在電路中相當于一個特殊的負載，兩線制即電源、負載串聯在一起，有一公共點，而現場變送器與控制室儀表之間的信號聯絡及供電僅用兩根電線。變送器的耗電電流在4-20mA之間根據傳感器輸出而變化。

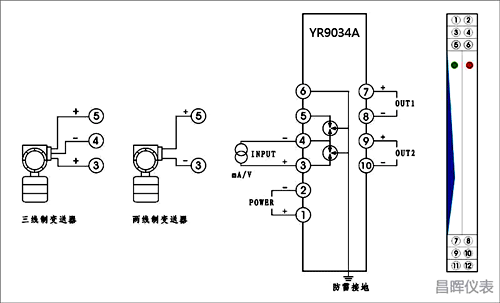

以昌暉0.1%精度高性能YR9034A-0-GGNN-N型一進二出、模擬量輸入信號隔離器為例：
先來分清不同線制里的4-20mA信號采集回路和配電回路：

二線制變送器：信號采集回路和配電回路共用一個回路(5+，,3-)；
三線制變送器：配電回路(5+，4-)，信號采集回路(3+，4-)；
電流源(四線制變送器):信號采集回路(3+，4-)；電源由其他電源設備提供。

問題4：模擬量輸入隔離器，獨立供電，是否輸出的是有源信號？
常規產品輸出的是有源信號，適配PLC/DCS IO端口不提供電源的情況。如PLC/DCS的IO端口提供電源，需要隔離器輸出無源4-20mA信號。

問題5：如何區別模擬量輸入隔離器獨立供電、回路供電、輸出回路供電？
獨立供電和回路供電一般指隔離器模塊的電源供電方式；輸出回路供電通常指信號回路是無源，需要外部供電。
◆ 獨立供電：是指隔離器需要單獨24V電源供電。
◆ 回路供電：無需給隔離器單獨供電，電源和信號在同一個回路里。

需要注意的是：
1、回路供電輸出精度會低于獨立供電；
2、注意這個公式Uo=Ue-0.02×RL-Ud，要求Uo≥現場變送器最低工作電壓；

例如：隔離器的安全側供電電壓Ue=24V，現場二線制變送器負載電阻為300歐姆，隔離器的電壓跌落Ud=6V，那么Uo=24-0.02×300-6=12V。如果這個二線制變送器最低工作電壓為15V，則配電不夠，變送器無法正常工作。

此時，可通過以下方法解決問題：
①減小Ud，選擇電壓跌落較小的隔離器；
②減小RL，選擇負載電阻較小的隔離器；
③選擇工作電壓范圍更廣的變送器，使其在12V也能正常工作；
④增大Ue，即增大隔離器的供電電壓(隔離器最大工作電壓35V)。
