SFD-1002和SFD-1003操作器功能
SFD-1002和SFD-1003操作器在自動控制系統中應用，可以實現以下功能：
①在自動控制系統中可以實現A(自動)和M(手動)的雙向無擾動切換。即工作狀態由“M”切換到“A”，控制系統的執行機構維持在原有手動操作時的位置；工作狀態由“A”切換到“M”，執行機構在自動控制時的原有位置上進行手操。對系統不產生擾動；
②系統處于“M”狀態工況時，可以通過遠方操作器對執行機構進行正反向控制。此時，系統處于后備控制狀態，由人工進行控制；
③帶A/M工況狀態指示及執行機構輸出軸位置電流指示(顯示閥位開度%)；
④輸出1-5VDC閥位開度跟蹤電壓信號。
⑤手動(M)、自動(A)切換的同時，給出操作器手動或自動工作狀態接點信號。該產品采用小型化切換手操組合開關，結構靈巧、體積小。在顯示方式上采用LED41線光柱顯示，閥位顯示清晰、直觀。
SFD-1002和SFD-1003技術指標
①閥位反饋電流：4-20mA(閥位反饋信號接入伺服放大器，僅在操作器自動狀態時輸出，手動狀態下無閥位反饋輸出)
②顯示誤差：±2.5%
③跟蹤電壓：1-5V(跟蹤電壓就是接入調節器的閥位反饋信號，僅在操作器手動狀態時輸出，自動狀態下無跟蹤電壓輸出)
④額定輸出功率：220VAC/5A
⑤工作條件：環境溫度：0-50℃；相對濕度：10%-85%；機械振動：振幅≤0.075，頻率10-55Hz；大氣壓力：86-106kPa，周圍空氣中無腐蝕性介質
⑥電源電壓：220VAC/50Hz
⑦外形尺寸: SFD-1002手操器外形為80×80×250mm(寬×高×深)；SFD-1002手操器外形為72×72×250mm(寬×高×深)
SFD-1002和SFD-1003手操器工作原理

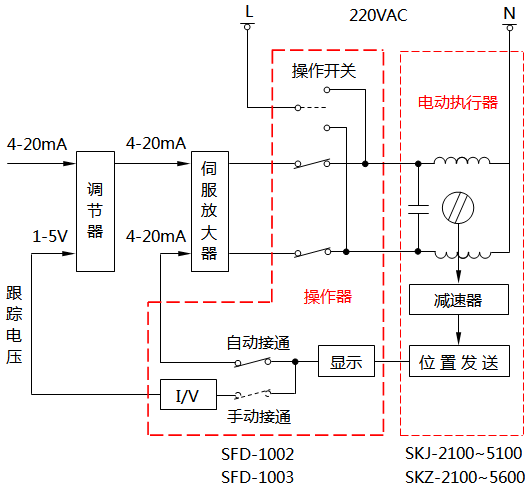

SFD-1002和SFD-1003型操作器主要由切換、操作組合在一起的組合開關和電流指示表組成。其原理示意圖如圖1所示。
圖1 SFD-1002和SFD-1003型電動操作器原理示意圖
它利用操作開關內部觸點通斷排列，實現自動調節系統的自動A→手動M，手動M→自動A工作狀態的切換。當切換開關切換到自動(A)位置時，通過切換開關使單相伺服電機兩繞組與伺服放大器的功率輸出端相連接，使位置發送器輸出端與伺服放大器一組輸入端相連。這樣，電動執行機構就處于自動控制狀態，通過調節信號來控制閥位開度。當切換開關切換到手動(M)位置時，伺服放大器輸出端與電機繞組斷開。此時，電機繞組通過操作開關與電網電源接通，實現電機正反轉控制。“自動跟蹤”信號是在手動工況，將執行機構位置反饋電流信號通過電流/電壓轉換單元中的電阻器變成1-5V。信號加到調節器的積分電容兩端，使調節器輸出電流始終跟蹤位置反饋電流，并保持相等。這樣，在手動切換到自動工況時，便可實現閥位無擾動切換。
SFD-1002和SFD-1003操作器的結構、安裝和使用
1、SFD-1002和SFD-1003的結構

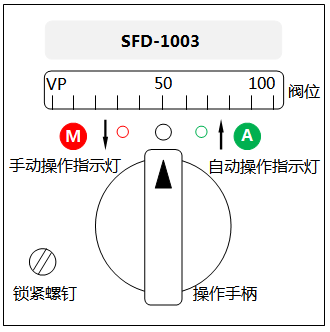

SFD-1002和SFD-1003操作器由儀表箱和機芯兩部分組成。儀表箱為面板盤裝式結構；機芯可以從表箱中抽出，機芯后部用接插件、扁平線與表箱上的組合式接線端子相連。機芯正面的面板左下方可用螺釘和表箱緊固，表箱下部的支承件便于在儀表盤上安裝。SFD-1003操作面板的布置見圖2所示。操作器對外接線采用2只8芯組合式接插端子。一次接線后再調換儀表時，只要將接線插頭卸下，調換同型號操作器后再插上即可完成，不必再一根根導線連接，大大方便用戶的使用。
圖2 SFD-1003操作器面板布置圖
2、SFD-1002和SFD-1003安裝
SFD-1002和SFD-1003操作器由儀表盤面板嵌入，安裝在支架上，用支承件加以緊固。操作器的電氣安裝應根據施工中的接線圖及有關規程進行。
3、SFD-1002和SFD-1003操作器使用

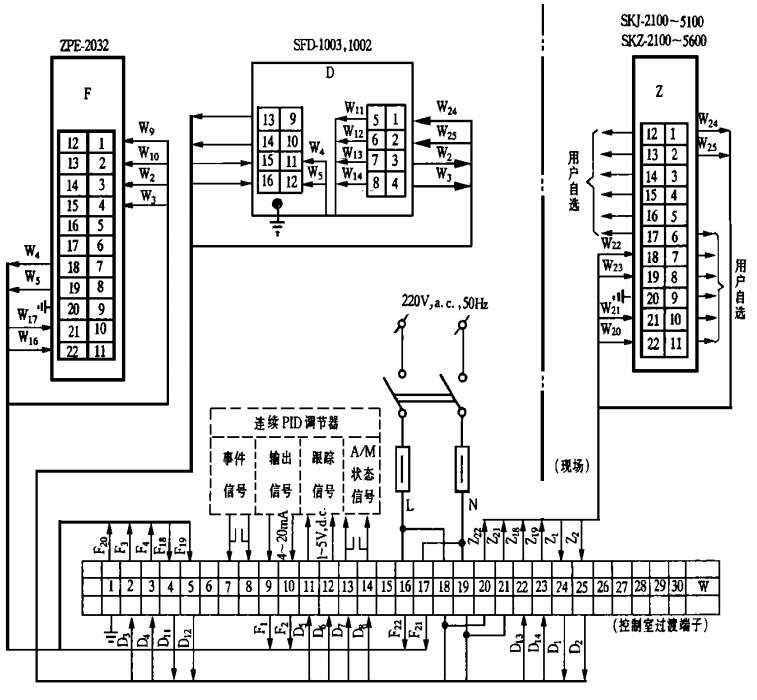

SFD-1002和SFD-1003操作器、伺服放大器、執行機構的電氣接線圖按圖3所示接線，接好后應檢查無誤。將切換開關放在M位置，接通電源將操作手柄S1順時針轉30°,即↑位置，執行機構的輸出軸應正方向轉動，同時電流表指示不斷增大。再將手柄S1逆時針轉30°，即↓位置，則執行機構輸出軸反方向轉動，電流表指示應減小。然后將S1切換開關手柄向內推入并逆時針轉動90°到A位置。當有調節信號輸入時，則平衡在相應位置上。
圖3 SKJ、SKZ電動執行機構配用SFD-1003、SFD-1002、ZPE-2032接線圖
注意：在使用SFD-1002和SFD-1003操作器時，由手動切向自動時必須將手柄向內按足后再逆時針方向轉向90°(A位置)，若不按足可能造成手操器也接通或手操器損壞。
