煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程，主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。在進行煤化工儀表選型設計時，應該根據具體工業環境和條件進行選擇，煤化工儀表儀表應該具備以下三個條件：適用性、可靠性、穩定性。

一、煤化工儀表選型設計應遵循的標準及規定
1、IGC DOC 13/12/E Oxygen Pipeline and Piping Systems
2、ASTM MNL36-2007 Safe Use of Oxygen and Oxygen Systems:Handbookfor Design, Operation, and Maintenance
3、ASTM G63-1999 Standard Guide for Evaluating Nonmetallic Materialsfor Oxygen Service
4、ASTM G88-2005 Standard Guide for Designing Systems for OxygenService
5、ASTM G94-2005 Standard Guide for Evaluating Metals for OxygenService
6、ASTM G128-2002 Standard Guide for the Control of Hazards andRisks in Oxygen Systems
7、NASA Guide for Oxygen Hazards Analyses on Components andSystems
8、NASA Guide for Oxygen Compatibility Assessments on OxygenComponents and Systems
9、AIGA 012/04 CLEANING OF EQUIPMENT FOR OXYGEN SERVICE
10、ASTM G86-1998, Standard Test Method for DeterminingIgnitionSensitivity of Materials to Mechanical Impact in Pressurized OxygenEnvironments
11、GB 16912-2008深度冷凍法生產氧氣及相關氣體安全技術規程
12、GB 50030-2013氧氣站設計規范

二、煤化工儀表選型設計必須清楚的基本知識和概念
 煤化工儀表使用場合經常存在易燃易爆的工況，工程師在對儀表選型設計時必須確定最惡劣的操作條件、評估系統中的可燃物質、評估現有及可能出現的點燃機制、 確定著火鏈(潛在的火險)、分析了反應的影響-火災造成人身、任務和系統功能的潛在損失和鑒別以往使用經驗，這個過程必然涉及一些專業知識。昌暉儀表在下面對這些專業基礎知識和概念做介紹。

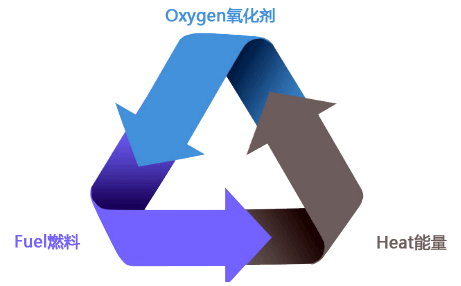

1、火災三要素
引起火災需要有三個要素：氧化劑，燃料和點火能量。大氣中的火災可以通過消除三個要素之一來預防，但在氧氣系統中它們是無法分開的。含有氧氣的閥門,調壓閥, 管道, 接頭以及其它元件實際上就是燃料，著火能量來自系統內部。因此系統設計, 元件選擇, 結構材料,加工方法以及系統操作和維護需要根據規范和程序進行選擇。

2、著火鏈
當系統中釋放出少量能量，并點燃某種燃點溫度較低的材料，或某種較小質量和較大表面面積的粒子時，著火鏈即開始。一旦較小的物體被點燃，其產生的熱量會點燃燃點溫度較高的較大材料，從而產生出更多的熱量，直到火焰可以自持。
常見的點火機制：機械撞擊、粒子撞擊、摩擦、壓縮加熱。

3、撞擊工況定義
①IGC DOC 13/12/E《OXYGEN PIPELINE AND PIPINGSYSTEMS》中將氧氣工況劃分為“撞擊場合”和“非撞擊場合”
②其定義為：使氧氣流動方向突然改變或產生漩渦的位置，從而引起氧氣中夾帶的顆粒對管壁的撞擊，這樣的位置稱作撞擊場合，否則稱為非撞擊場合。
③“撞擊場合”容易發生激發能源，引起燃燒和爆炸，是危險場合，安全控制要求更加嚴格。

撞擊場合主要指有三通(從支管進入總管的氣流)、承插焊三通及彎頭、支管接頭(比如焊接支管、對焊凸臺、承插凸臺及螺紋凸臺)、閥門、孔板、入口與出口縮徑比大于3:1的異徑接頭(偏心和同心)(用于流量從大到小)、溫度計套管的工況。

非撞擊場合主要指直管道、對焊三通、具有長(或平滑)的彎曲半徑(用于從主管流到支管)、長半徑彎頭(≥1.5直徑)、所有內表面打磨平滑的，由6件(5個焊縫)作成的90°斜接彎頭以及由3個(2個焊縫)作成45°彎頭、具有最大3:1縮徑比的偏心和同心異徑接頭的工況

IGC DOC 13/12/E標準對流速的限制
◆IGC DOC 13/12/E標準適用于150℃(302℉)以下設計溫度的碳鋼管以及200℃(392℉)設計溫度的不銹鋼管
◆撞擊場合
①0.3MPaA＜壓力＜1.5MPaA，流速＜30m/s
②1.5MPaA＜壓力＜10MPaA，壓力×流速＜45MPa.m/s
③10MPaA＜壓力＜20MPaA，流速＜4.5m/s

◆非撞擊場合
①0.3MPaA＜壓力＜1.5MPaA，流速＜60m/s
②1.5MPaA＜壓力＜10MPaA，壓力×流速＜80MPa.m/s
③10MPaA＜壓力＜20MPaA，流速＜8m/s

4、豁免壓力
根據不同的金屬可燃性，對于氧氣的流速有一定的限制要求。如果阻燃合金在管道的設計壓力下能阻燃，則此時不需要考慮流速限制，IGC DOC13/12/E給出了豁免壓力這一概念，即豁免壓力為金屬免除考慮流速限制的最小壓力。

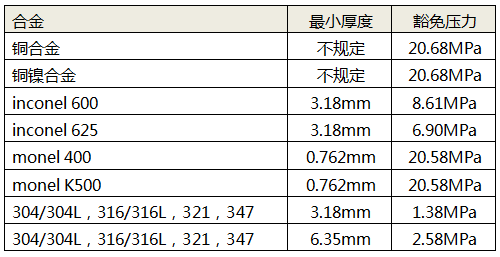

基于豁免壓力仍需考慮金屬材料的厚度。以下是常用金屬材料最小厚度與豁免壓力對照表：


金屬的選擇
金屬的選擇應根據其阻燃性和引燃速率，煤化工儀表(溫度儀表、壓力儀表、流量儀表和閥門等）在設計選型時金屬材料選用都要考慮阻燃性和引燃速率技術指標。

以下是一些常用的閥門材料的比較
◆金屬阻燃性能排行(從強到弱排序)
①銅、銅基合金、鎳-銅合金阻燃性能最強
②不銹鋼(300系列)
③碳鋼
④鋁，鋁的阻燃性能最弱
◆金屬引燃速率排行(從慢到快排序)
①銅、銅基合金、鎳-銅合金引燃速率最慢
②碳鋼
③不銹鋼(300系列)
④鋁，鋁的引燃速率最快
需要注意：不銹鋼一旦被引燃，其燃燒速度快于碳鋼，然而奧氏體不銹鋼(300系列)仍認為優于碳鋼，是基于高阻燃性。

5、氧環境下系統相容性評估程序
①確定最惡劣的操作條件
②評估系統中的可燃物質
③ 評估現有及可能出現的點燃機制
④ 確定著火鏈-潛在的火險
⑤分析了反應的影響-火災造成人身、任務和系統功能的潛在損失
⑥ 鑒別以往使用經驗
⑦出具分析結果報告

煤化工儀表選型實例和探討
1、煤化工溫度儀表選型
以某廠空分裝置為例，低壓氧氣管道介質溫度20℃，操作壓力6.0MPaG，密度1.43kg/Nm3，管徑DN200(219×13mm)，最大流量44000Nm3/h，管道材質0Cr18Ni9，在此管道上需設置遠傳溫度計一支。
通過計算氧氣流速為7.61m/s在非撞擊場合下，壓力×流速=45.6MPa.m/s＜80MPa.m/s，但溫度度計套管使用為撞擊工況，壓力×流速＞45MPa.m/s，且在臨界值附近，因此溫度計套管材質需選用鎳基合金，并通過減少插入深度，增大管道截面積，以迅速減少流體變化對后續管道的影響。

2、煤化工壓力儀表選型
測量元件一般選用monel400；如選用填充液，針對氧氣工況要選用填充液是氟油的壓力變送器，并且要對壓力變送器進行清洗處理(脫脂)；導壓管材質選擇建議選擇鎳基合金，因在開車工況下，會出現壓縮加熱現象，即打開根部閥時氧氣從高壓區域流向低壓區域，體積膨脹，速度增加。如氣流受到阻礙，氣體壓縮變熱，壓差越大，溫度越高，易產生危險。

3、煤化工流量儀表
盡量選擇流速變化小，對流向改變小，撞擊不嚴重的測量方式如文丘里管。以某氣化工況為例，進氧氣加熱器前氧氣流量測量，流體溫度34℃，操作壓力4.7MPaA，流量32270Nm3/h，管道口徑DN200(219×8mm)，材質304。
通過計算氧氣流速為6.75m/s，壓力×流速=31.7MPa.m/s＜80MPa.m/s，管道材質選用不銹鋼是沒有問題的。為保證測量精度，節流裝置孔徑比宜大于2:1，而此場合為撞擊工況[入口與出口縮徑比大于3:1的異徑接頭(偏心和同心)]，通過選擇文丘里管喉部口徑為125mm，可計算出喉部流速為17.92m/s，壓力×流速=83.7MPa.m/s＜80MPa.m/s，因此文丘里管喉部及擴散段應采用鎳基合金材質，同時為保持流量計的整體性，建議進入文丘里管整體使用鎳基合金材質。

4、煤化工閥門-材質選擇
以某氣化工況為例，氧氣管道DN80(Φ88.9×5.49mm)，氧氣壓力7.6MPaA，溫度40℃，輸送氧量為8000Nm3/h。氧氣流速計算值為7.16m/s。壓力×流速=54.416，根據管道中氧氣最高允許流速，閥門材料不允許使用奧氏體不銹鋼，7.6MPa低于monel400、monel K500的豁免壓力，閥芯閥座的選擇monel合金，且閥芯閥座不要做硬質堆焊。且盡量不要縮頸處理，保持與管有管道同口徑。同時需考慮管道材質的溫壓曲線和閥體材料的溫壓曲線是否一致，如不能配合，需要調整閥門法蘭連接的壓力等級，且注意與管道專業的配合。

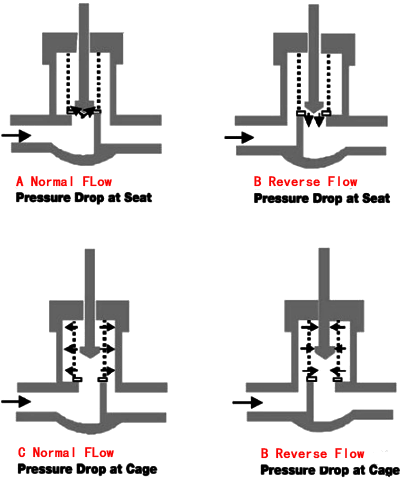

閥門流向選擇
相同的組件在不同的場合下所受沖擊不相同。如圖所示，優選流向?yàn)閳DA和C，這種配置可以減少流體高速撞擊，也可提供一定程度的流量控制在打開過程中(取決于閥桿/閥芯特性)。如B和D所示流向下閥桿密封完全暴露于高壓差下(閥門完全關閉時)，沖擊較為嚴重，因此不推薦。


總結和建議
針對氧氣的設計安全，建議建立氧氣儀表選型設計完整的分析程序，清洗程序，記錄文件 。
文章內容源自中國天辰工程有限公司PPT
