◆分配操作員站
一般來說，每臺主要生產設備配一臺操作員站。因此本應用配5臺操作員站，再加一臺工程師站，有的系統需要配置冗余服務器，那就應該選用配置高一些的計算機來?yè)?dān)任，如果有需要還應該配備打印機。當需要與其他系統通信時，就應該配備相應的通信設備，比如串口卡等，為了防止其他設備對主控系統的干擾及損壞，大都采用通信的方式進行數據交換，也就是說其他系統不能接到底層的機柜或者主控單元中，要通過操作員站或者工程師站來進行數據交互。
昌暉儀表曾經做過一個項目，在控制系統之外，還有水冷壁振打系統，它是在鍋爐停運以后，利用超聲波方式，來清除水冷壁上面結垢的設備，由于不是主控系統廠家的設備，因此把它單獨接到一臺通信機上，通過外接軟件來完成監視功能。一般還會有與DEH系統的通信，因?yàn)镈EH系統往往是單獨的，可以通過串口通信的方式把一些重要數據比如轉速、閥門開度、目標轉速、升速率等接入控制系統。
還有一些通信必須使用硬接線的方式接入控制系統，也就是直接接入控制機柜的卡件中，參與系統控制，比如電氣系統的停機跳閘信號等。
◆繪制網絡系統圖
好了，假如你自信前面的工作已經完成了，就開始進行下一步工作，畫配電系統圖和網絡系統圖。配電系統圖的內容包括整個控制系統的電源及接地系統的詳細內容，包括進入系統的電源、系統內的電源接線原理、還有系統接地原理。這是很重要的內容，因?yàn)樵O(shè)備到現場以后，電源的接入是由施工人員實施的，電源是否穩定直接影響系統的穩定運行。

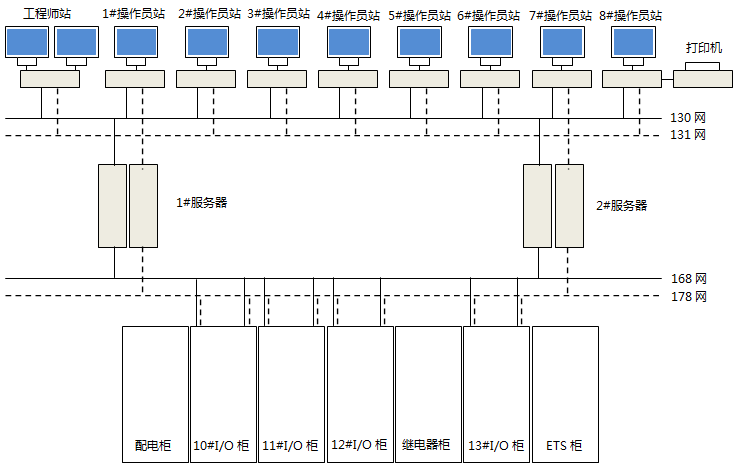

同樣的，網絡系統圖表示的是系統設備的網絡連接，一般系統都是兩層網絡連接，這里要具體描述每一臺計算機的網絡位置和IP地址等信息，如有其他連接方式應明確指出。如圖1所示。

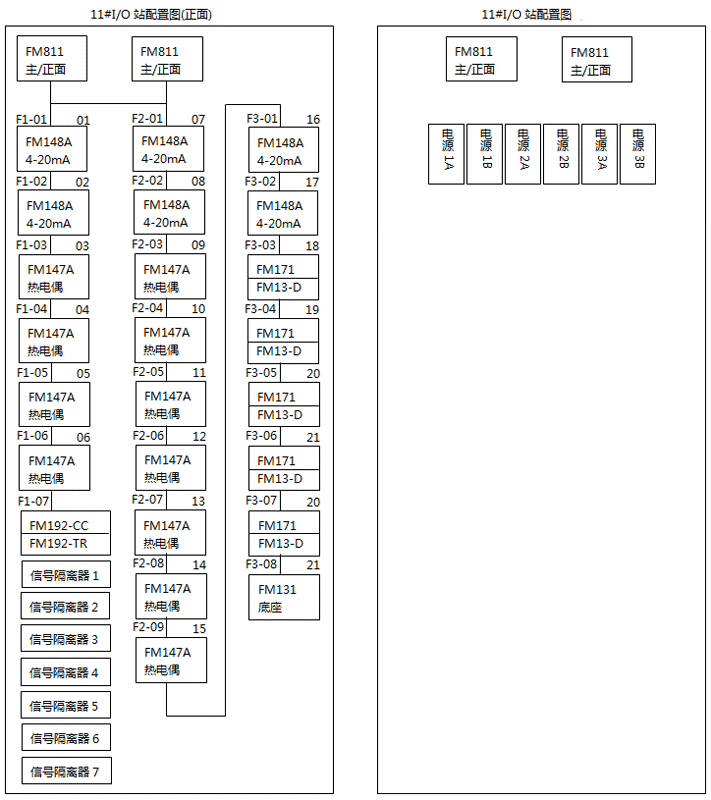

網絡系統圖里也可以包含每個控制單元的模塊分布圖，用來表示前端采集數據的每個I/O卡件的具體位置及總線連接方式。如圖2所示。
關于儀表工初次實戰DCS項目連載的第二部分就分享到這里，期待您繼續關注“儀表工初次實戰DCS項目連載三” 。
