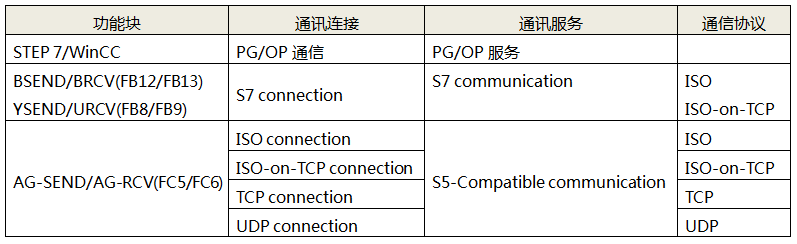

西門子PLC的以太網通訊可使用PG/OP通信、S7通信、S5兼容通信、PROFINTET通信、通過Web流量器HTML對過程進行控制和FTP數據管理等通訊連接，不同通訊連接會用到不同通信協議，不同通訊方式在PLC里面需要調用不同的功能塊。昌暉儀表在本文簡單介紹西門子PLC以太網通訊不同通信協議及連接特點。

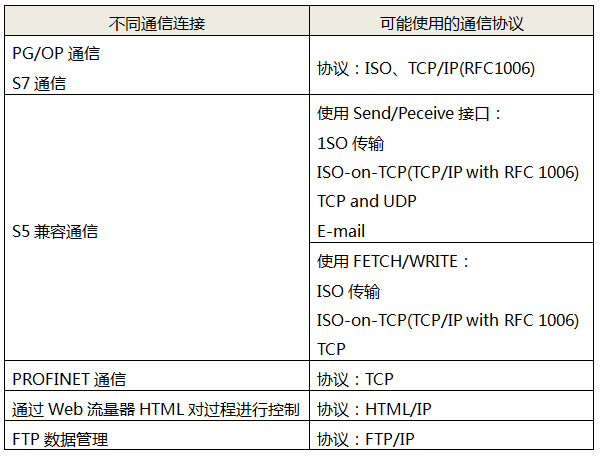

西門子PLC使用以太網通信處理器可能的連接方式

ISO傳輸協議
ISO傳輸連接用于S7站之間的數據交換以及與PC站，S5站和第三方系統之間的通信。
ISO傳輸連接的屬性：
◆站間的通信是基于MAC地址的。
◆使用數據塊的數據傳輸適用于最大8 Kbytes的數據。
◆可使用“SEND/RECEIVE”和“FETCH/WRITE”服務實現數據傳輸。
◆數據接收由對方通過ISO參考模型第4層進行確認。
◆數據無法通過路由器傳遞。(ISO 不支持路由，因?yàn)榇藚f(xié)議是基于MAC地址而不是IP地址)

ISO-on-TCP協議
ISO-on-TCP 連接用于S7站之間的數據交換以及與PC站，S5站和第三方系統之間的通信。
ISO-on-TCP 連接的屬性：
◆站間通信是基于IP地址的。
◆使用數據塊的數據傳輸適用于最大8 Kbytes的數據。
◆可使用“SEND/RECEIVE”和“FETCH/WRITE”服務實現數據傳輸。
◆數據接收由對方通過ISO參考模型第4層進行確認。
◆數據可以通過路由器(有路由功能的協議)傳遞。
◆符合TCP/IP標準的RFC1006擴展與ISO參考模型的第4層相一致。關于RFC 1006協議擴展的更多信息可參見條目號：15048962。

TCP/IP協議
通過配置TCP連接實現站間(包括第三方的站)的數據交換。
TCP連接屬性：
◆符合TCP/IP標準。
◆使用數據塊的數據傳輸適用于最大8 Kbytes的數據。
◆可使用“SEND/RECEIVE”和“FETCH/WRITE”服務實現數據傳輸。
◆操作系統中已存在的TCP/IP實現通常可用在PC上。
◆數據可以通過路由器(有路由功能的協議)傳遞。

UDP協議
通過UDP連接的配置實現兩個站之間的數據交換。
UDP連接屬性
◆UDP 協議。
◆兩個節點(一個2048字節的數據塊被分為2個包(MaxTpduSize =1496))之間相關數據塊的不可靠傳輸。
◆支持組播。通過建立組播環，組播允許站組一起接受信息和發送信息到這個組。
◆通過“SEND/RECEIVE”服務進行數據傳輸。
◆數據可以通過路由器(有路由功能的協議)傳遞。

S7通信
通過S7連接的配置實現S7站和PC站之間的數據交換。
S7連接屬性：
◆該連接可用于所有S7/M7設備。
◆可用于所有子網 (MPI，PROFIBUS，工業以太網)。
◆通過工業以太網的S7通信是基于ISO傳輸協議和ISO-on-TCP 協議。
◆SIMATIC S7/M7-300/400站之間數據的可靠傳輸 (使用“BSEND/BRCV”或“PUT/GET”SFBs)。
◆高速，不可靠數據傳輸取決于對方與時間相關的操作(使用“USEND/URECV”SFB)。
◆在通過SFBs “BSEND/BRCV”和“PUT/GET”進行可靠數據傳輸?shù)那闆r下，對方的數據傳輸通過ISO參考模型的第7層進行確認。
◆在通過“USEND/URCV”FB的高速、不可靠數據傳輸?shù)那闆r下，數據傳輸不在第7層確認。

IT 通信
◆E-mail 功能
S7站可以發送事件觸發郵件。通常郵件包括發件欄，接收欄，標題欄和正文幾個部分。二進位的數據也可以添加到正文的結尾部分。一封郵件的最大長度為8192字節，包括所有以上定義的欄。
◆HTTP/HTTPS功能
CPs具有web服務器。其他的如JavaBeans同樣可用于提供和查看帶有S7變量的HTML頁。JAVA編寫的應用程序可通過JavaBeans 使用HTTP協議訪問S7變量。
◆FTP/FTPS功能(作為服務器和客戶端)：
FTP服務器功能可用來保存CP文件系統中的文件(HTML 頁，映像文件，...)。也可以直接從數據塊中直接讀出值或通過文件直接把值寫到數據塊中。
作為FTP客戶端，IE CP與FTP服務器建立連接，用于保存或取回存在于FTP服務器文件中的數據。
使用CP343-1 GX31時，可使能通過FTPS協議的加密數據傳輸。
◆網頁診斷
多方面信息，如診斷緩沖區和連接狀態等都可通過HTTP/HTTPS從CP中讀取。

IP訪問保護(IP-ACL)
IP訪問保護允許用戶限制在通過本地S7 站上的CP到指定IP地址的通信伙伴間的通信

IP組態
此外，連接組態既可通過STEP 7，也可在用戶程序的塊接口(FB55: "IP_CONFIG")分配給CP。
注：不適用于S7連接

PG/OP通信
通過以太網用STEP 7編程和組態S7站。編程設備連接到以太網。
◆S7路由：
從STEP 7 V5.0 SP3 HF3開始，PG/PC可以跨越網絡實現S7站的在線功能，例如，下載用戶數據或硬件組態，或者執行測試和診斷功能。在網絡中的任何位置都可以連接PG并且可以在線連接到網關到達的任何站點。在項目編譯時 ，路由數據就由 STEP 7中的S7項目網絡組態自動生成并且存儲于系統數據SDB999中。必須在STEP 7項目中組態位于開始設備和PLC之間的所有站點。

SNMP (Simple Network Management Protocol，簡單網絡管理協議)
SNMP代理
CP支持通過SNMP Version V1上的數據查詢。這里，它提供了符合標準MIB II, LLDP MIB, 自動化系統MIB和MRP監視MIB的指定MIB對象的內容。
當安全使能時，CP343-1 GX31支持SNMPv3的網絡分析功能的安全傳輸。

PROFINET通信
PROFINET 是 PROFIBUS 用戶組織 (PNO) 使用的標準，它定義了跨制造商通信和工程模型。
◆PROFINET IO
PROFINET IO系統有如下設備的分布式配置：
◆PROFINET 控制器
PROFINET IO控制器就是可以對自動化任務進行控制的控制系統 (PLC, PC)。
◆PROFINET 設備
PROFINET IO設備是指可以被PROFINET IO控制器所監視和控制的現場設備。一個PROFINET IO設備由多個模塊和子模塊組成 (例如ET200S)。
◆PROFINET CBA
一個PROFINET CBA系統由不同的自動化組件組成的。一個組件包括所有的機械、電氣和IT變量。組件可能已由常規的編程工具創建，如STEP 7。 PROFINET組件描述(PCD) 文件的格式為XML。 一個規劃工具裝載這些描述文件，并允許創建各個組件之間的邏輯連接，從而達到創建一個工廠布局的目的。

時間同步
工業以太網上的時間同步按照以下可組態的處理方法。
◆SIMATIC 處理方法
CP接收MMS時間消息，并同步它的本地時間。用戶可選擇是否將時間傳遞給CPU。此外，可傳遞方向決定。
◆NTP 處理方法(Network Time Protocol，網絡時間協議)
CP每隔一定時間傳輸時間查詢命令給NTP服務器來同步它的本地時間。此外，時間信號可自動地被傳遞到S7站的CPU，從而同步整個S7站的時間。
當使能安全時，CP343-1 GX31支持NTP協議（安全）用于安全的時間同步。
