磁翻板故障維修必須在熟悉磁翻板液位計工作原理的基礎上進行，昌暉儀表在本文結合磁翻板液位計故障維修實例和大家分享磁翻板液位計故障檢查和處理經驗。

磁翻板液位計工作原理及結構

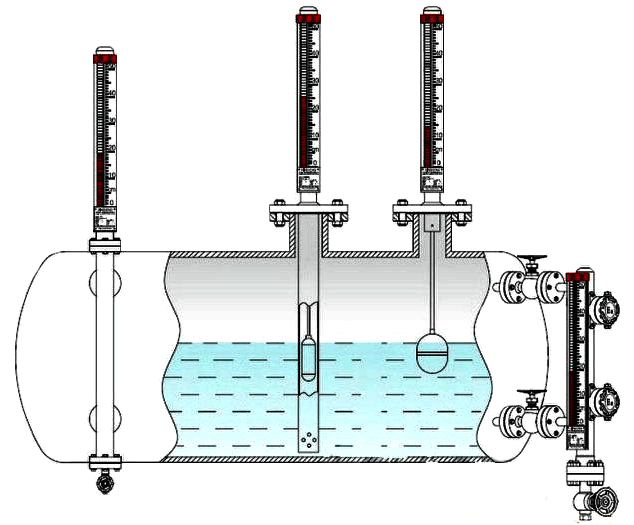

磁翻板液位計的結構如圖1所示，翻板液位計的安裝方式有:側裝式、頂裝式、懸掛式。由于磁翻板還有柱狀的，有的產品稱其為磁翻柱液位計，兩者工作原理相同，昌暉儀表按習慣統稱為磁翻板液位計。它是根據浮力原理和磁性耦合作用工作的。當被測容器中的液位升降時，液位計測量導管中的磁浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻板指示器，磁翻板指示器驅動紅，白翻板翻轉180°，當液位上升時翻板由白色轉變為紅色，當液位下降時翻板由紅色轉變為白色，磁翻板指示器的紅白交界處即為液位的實際高度。

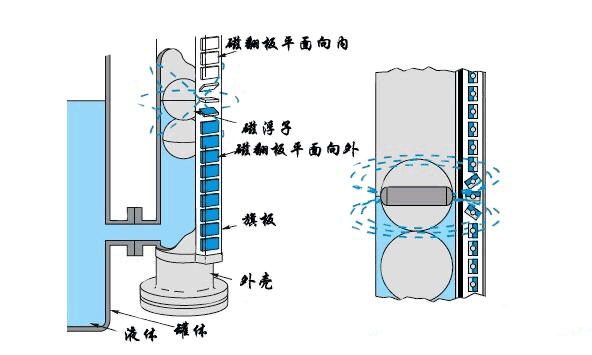

圖1  磁翻板液位計結構示意圖

磁翻板液位計維修實例
[實例1]頂裝式液位計僅在氣液位分界的地方指示紅色，液位以下全部指示白色。
[故障檢查]到現場用磁鋼在外面刷，翻板翻轉正常；拆卸檢查發現浮子與連桿脫落。
[故障處理]重新將連桿與浮子連接安裝后，液位指示正常。
[維修小結]頂裝式翻板液位計的磁鋼不在浮子內，浮子只與連桿相連接，連桿與上部測量導管內的磁鋼連成一體，液位變化時，浮子帶動連桿使磁鋼在測量導管內上下運動，來帶動指示部分的紅，白磁板翻轉。當浮子與連桿脫落瞬間，連桿在自重作用下快速下落，磁翻板還沒有來得及從紅色翻轉到白色，磁鋼就已離開了翻板，翻板又恢復回白色。這就是液位以下全部指示為白色的原因。

[實例2]頂裝式液位計指示與實際液位偏差很大，且變化遲緩。
[故障檢查]用磁鋼在液位計有機玻璃蓋板上上下刷動，翻板能正常轉換，懷疑浮子有問題。與工藝聯系停車后進行檢查及處理。
[故障處理]檢查發現浮子與連桿上附有很多污物，清洗后儀表恢復正常。
[維修小結]檢查中曾垂直向上提起液位計本體50cm，正常情況下，磁翻板的指示應下降50cm，但指示基本沒有變化。再檢查才發現污物附在連桿與浮子上，造成浮子動作遲緩，甚至不會動的故障。
[故障處理]清洗測量導管及浮子后，顯示恢復正常。
[維修小結]磁翻板液位計的顯示不準，液位跳變，DCS趨勢曲線直線等現象，很多是浮子臟污，被測介質黏稠和結晶造成的；要停車才能拆卸檢查、清洗或處理。

[實例3]磁翻板液位計遠傳的顯示不正常，在無紙記錄儀上有跳變或畫直線的現象。
[故障檢查]用磁鋼在翻板液位計上下刷動，翻板可正常轉換但顯示儀變化不靈敏，排污后沒有改觀。判斷是浮子的問題，拆卸檢查發現測量導管內壁及浮子上附有許多黑色污物。
