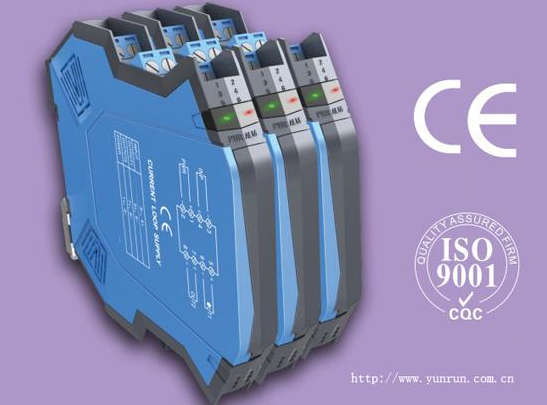

安全柵雖然不屬于變送器的范疇，但由于與變送器配套使用很多，在檢查和處理變送器故障時，少不了對安全柵的檢查及判斷，昌暉儀表官網特作介紹。
變送器測量回路使用安全柵時，應考慮安全柵開啟電壓的壓降問題、安全柵的內阻及與變送器的匹配問題。否則會出現一些意想不到的故障，如果安全柵的電壓降過大，使測量回路的電壓低于儀表正常工作的最小電源電壓時(如EJA型≥16.4V，ST3000型≥11V，YR-ER101型≥12V)，變送器會出現供電電壓不足而使回路無法工作；或者由于沒有單獨的供電電源而使抗干擾能力差，使變送器不能正常工作。在確定安全柵供電電壓是否不足前，應該先對測量回路的電阻進行測量，一是檢查信號回路是否存在接觸不良導致的電阻增大問題，二是判斷導線過長、導線太細出現的回路電阻過大，通?；芈冯娮柙?50-600Ω沒有問題，但大于700Ω可能就會出現測量偏差或變送器無法正常工作的故障。除線路電阻有影響外，更換內阻較小的安全柵是一種更好的解決辦法。
安全柵沒有接地，或者地線斷了，共模干擾會使變送器無法正常工作。已按以上方法檢查，但沒有發現問題時，就要考慮安全柵選型及使用是否有問題，是否使用了未取得與智能變送器配套許可證的安全柵；或者安全柵選型不當，在應該使用隔離型安全柵的場合，使用了本安型安全柵，出現供電電壓不足的問題。
安全柵常見故障及處理方法
故障現象 安全柵故障原因 安全柵故障處理方法
無輸出信號 電源輸入端子連接錯誤或接線松動 檢查并更正連接錯誤，緊固接線
無輸出信號 電源輸入電壓過低 檢查電源電壓是否過低，并調高
無輸出信號 電源的正負極性接反 更正電源的正負極性接線
無輸出信號 內部電源變換器損壞 整機返廠維修
無輸出信號 信號輸入線連接錯誤或松動 改正輸入接線，緊固接線
無輸出信號 信號輸入端熔絲熔斷 整機返廠維修
無輸出信號 信號輸出線連接錯誤或松動 更正輸出接線，緊固接線
無輸出信號 外部輸出回路開路或短路 檢查出開路或短路點，進行處理
輸出信號偏大 信號輸出正負極性接反 檢查信號極性，并更正
輸出信號偏大 電流輸負載電阻大于規定的阻值 檢查負載電阻是否符合要求，確保外接負載電阻總和小于規定的電阻值
輸出信號偏大 電源電壓過低，驅動能力不足導致信號失真 檢查輸入電源電壓是否過低，采取措施使電源電壓合乎要求
輸出信號不穩定 接線不牢固 檢查接線并緊固
輸出信號不穩定 有干擾 安裝位置應避免干擾源，輸入、輸出信號線盡量短，信號線和強電嚴格分開走線，檢查接地是否正常
用兆歐表測試端子絕緣后安全柵損壞 測試前沒有斷開所有連線，大多會使儀表故障 整體返廠維修
安全柵在現場進行編程后損壞 沒有斷開所有連線，直接通電編程造成內部電路損壞 整體返廠維修
安全柵選型錯誤也會導致安全柵不能工作，安全柵選型請移步至http://m.zyswsm.com/product/list_85.html，若您對安全柵應用有不明白之處可通過網站在線客服獲得免費技術支持。
