雙法蘭差壓變送器是石油、化工和石化生產過程中應用十分廣泛的液位測量儀表，其特點是結構簡單、精確度高、線性好、便于安裝與維護、易于組合成控制系統，用于連續或間歇生產過程的塔、罐、槽等容器的液位連續測量和界位測量。雙法蘭差壓變送器主要用于測量具有腐蝕性、黏度大、易結晶、低凝固點液位的被測介質。
1、雙法蘭差壓變送器簡介
標準的雙法蘭差壓變送器包括下列部件：法蘭盤、毛細管、安裝支架、測量表頭.
①法蘭盤
法蘭盤用于將儀表與工藝設備進行連接，同時法蘭盤膜盒部分用于壓力的測量。法蘭盤有尺寸、壓力等級要求，其尺寸與法蘭磅級應與工藝設備相符。
②毛細管
毛細管用于連接法蘭盤與測量表頭，管內填充硅油，起到壓力傳遞的作用。
③安裝支架
安裝支架屬于標準件，可以將測量表頭安裝固定至現場保溫保護箱或安裝支架。
④測量表頭
電氣連接、電路板和可選的液晶顯示頭式測量表頭的組成部分。
a、電氣連接
提供1/2NPT的標準電氣接口，用于4～20mA等其它信號的連接，大部分的表頭左右各分部1個連接口，方便現場實際安裝過程中的位置調整。
b、電路板
電路板位于測量表頭內部，與測量表頭使用排線連接，根據工作需要可進行拆卸。
c、液晶顯示頭
用于現場顯示實時測量值，可根據實際需要顯示不同的單位標示(使用HART手操器進行內部參數修改)，便于現場調試過程中的與工藝就地液位計進行數值對比。
2、雙法蘭差壓變送器選型注意事項
①確定壓力變送器的型號
壓力變送器的型號確定是指測量表頭的型號確認，其確認過程中需根據測量壓力范圍、輸出方式(4-20mA帶HART協議或Profibus等方式)、過程法蘭類型、毛細管連接形式、是否帶液晶表頭等參數進行型號選擇。其中是否帶液晶表頭的選擇要根據變送器使用環境溫度，若使用環境溫度過低(零下25℃以下)，則不建議帶液晶表頭，因?yàn)楦鶕?jù)現場實際應用經驗，環境溫度過低則液晶顯示屏將無法顯示。
②確定膜片密封件組件型號
膜片密封件組件型號確定是指法蘭盤及毛細管的型號確認，其確認過程中需根據膜片密封件類型、密封件位置、毛細管充罐液、毛細管連接長度等參數進行型號選擇。其中毛細管充罐液要根據測量介質的溫度進行選擇，若充罐液選擇不當，則可能造成雙法蘭差壓變送器在使用過程中無法適應測量介質溫度，導致儀表無法正常精確測量。
3、雙法蘭差壓變送器安裝注意事項
①雙法蘭差壓變送器安裝位置應易于維護，便于觀察，且靠近取壓部件。
②雙法蘭差壓變送器安裝要考慮毛細管長度的限制。
③雙法蘭差壓變送器安裝過程中毛細管的彎曲半徑應大于50mm。
④雙法蘭差壓變送器安裝過程中要注意法蘭盤墊片與膜盒之間不能出現擠壓，以免影響壓力正常測量和傳遞。
⑤雙法蘭差壓變送器的毛細管應采取保護固定。懸空部分應使用40(或50)角鋼進行固定，防止因大風等外部環境造成毛細管晃動影響壓力測量和傳遞。
⑥雙法蘭差壓變送器的毛細管應有絕熱措施。在選型過程中為滿足測量介質溫度要求，毛細管充罐液分為低溫充罐液和高溫充罐液，因此必須對毛細管采取一定的絕熱措施，防止因外部環境溫度的變化影響毛細管充罐液的相態導致壓力測量偏差。
⑦雙法蘭差壓變送器若安裝在室外應考慮配套儀表保溫保護箱，將變送器測量表頭安裝至保溫保護箱內，保證測量表頭電路板及液晶顯示屏的使用溫度要求并滿足儀表防護要求。
4、雙法蘭差壓變送器調試方法
①雙法蘭差壓變送器零點遷移
在使用差壓變送器測量液位時，一般來說，其壓差ΔP與液位高度H之間有如下關系ΔP=ρ×g×H，這就屬于一般的“無遷移”情況。當H=0時，作用在正、負壓室的壓力是相等的。

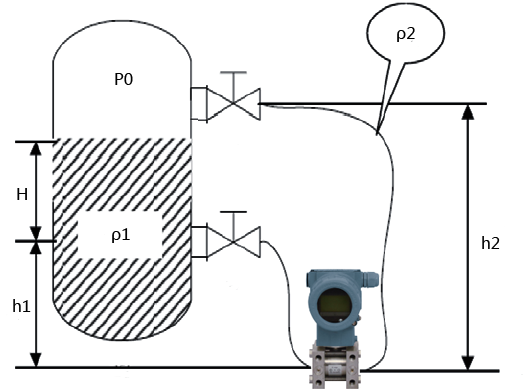

但是雙法蘭差壓變送器在實際應用中，往往H和ΔP之間的對應關系不那么簡單。例如圖1所示，雙法蘭差壓變送器測量密閉容器物位。若被測介質密度為ρ1，雙法蘭差壓變送器毛細管充罐液密度為ρ2(通常ρ2＞ρ1)，這時正、負壓室的壓力分別為：
P1=ρ2×g×h1+ρ1×g×H+P0
P2=ρ2×g×h2+P0
正、負壓室間的壓差為P1-P2= ρ2×g×h1+ρ1×g×H- ρ2×g×h2，即ΔP=ρ1×g×H-(h2-h1)×ρ×2g
以上公式中ΔP為變送器正、負壓室的壓差；H為被測液位的高度；h1為正壓室取壓閥到變送器的高度；h2為負壓室取壓閥到變送器的高度。
當H=0時ΔP=-(h2- h1)×ρ2×g，對比無遷移情況，相當于在負壓室多了一項壓力，其固定數值為(h2- h1)×ρ2×g。假定采用的是YR-ER101單晶硅遠傳差壓變送器，其輸出范圍為4-20mA的電流信號。在無遷移時，當H=0,ΔP=0,這時變送器的輸出I0=4mA；當H=Hmax，ΔP=ΔPmax，這時變送器輸出I0=20mA。但是有遷移時，由于有固定的差壓的存在，當H=0時，變送器的輸入小于0，其輸出必定小于4mA；當H=Hmax時，變送器的輸入小于ΔPmax，其輸出必定小于20mA。為了使儀表的輸出能正確反映出物位的數值，也就是使物位的零值與滿量程能與變送器輸出的上、下限值相對應，必須設法抵消固定壓差(h2- h1)×ρ2×g的作用，使得當H=0時，變送器的輸出仍然回到4mA，而當H=Hmax時，變送器的輸出能為20mA。根據工程實際經驗，采用零點遷移的方法就能夠達到此目的，即通過HART手操器等標準儀器調整變送器的測量下限，以抵消固定壓差(h2- h1)×ρ2×g的作用。
這里HART手操器等標準儀器的作用，其實質是改變變送器的零點。遷移和調零都是使變送器的起始值與被測值相對應，只不過零點調整量通常較小，而零點遷移量則比較大。
5、雙法蘭差壓變送器常見故障及處理方法
①雙法蘭差壓變送器指示波動
a、雙法蘭差壓變送器毛細管充罐液選型錯誤，充罐液使用溫度無法滿足設備操作溫度。
b、雙法蘭差壓變送器毛細管未固定，造成毛細管隨意擺動。
c、雙法蘭差壓變送器毛細管未做絕熱措施，受環境溫度影響較大。
d、雙法蘭差壓變送器阻尼時間設定過小。
②雙法蘭差壓變送器指示較就地液位計偏大(偏小)
a、雙法蘭差壓變送器下(上)法蘭盤在固定過程中墊片與法蘭膜盒面產生擠壓，造成膜盒自由狀態下受力，將法蘭盤拆除更換墊片重新緊固。
b、被測介質實際密度較原設計密度偏大(小)。
c、雙法蘭差壓變送器正(負)壓室取壓閥有異物或凍堵。
d、雙法蘭差壓變送器零點漂移。
6、雙法蘭差壓變送器的優點
①雙法蘭差壓變送器可測量具有腐蝕性、粘度大、易結晶、低凝固點特性介質的物位。
②雙法蘭差壓變送器具有較高的靈敏度與穩定的信號處理特點，能應對各種過程條件。

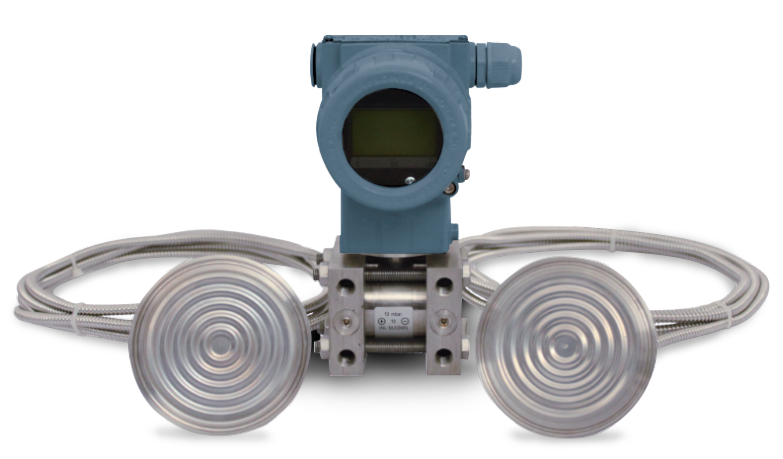

③單晶硅遠傳差壓變送器重復性好，即使在最困難的條件下也能確保液位測量的可靠性與精度。
④調試簡單，維護量小。
目前國內外生產的雙發差壓變送器中，單晶硅遠傳差壓變送器的精度可達0.075%(或0.05%)，高穩定性、高可靠性和極低溫度漂移性能和羅斯蒙特3051系列一樣優異，性價比高，大家可到http://m.zyswsm.com/product/793.html了解這種產品。
作者：王杰亮(大唐內蒙古多倫煤化工有限責任公司)
