1、導線接頭的基本要求
導線各種接頭都要連接牢固、接觸可靠。導線接頭的接觸電阻值與等長導線本身電阻比值不應大于2.2；導線接頭處的機械強度不低于原導線機械強度的80%；保證接頭運行后不氧化不腐蝕；導線接頭處包扎后的絕緣強度應不低于導線的絕緣強度。
2、銅導線接頭的連接方法
①銅導線一字型接頭的連接法
A、小線徑單股導線一字型接頭的連接
將被連接的兩導線的絕緣層剝掉，清理干凈，長度一般為100-150mm，將兩導線線芯三分之二長度處絞合在一起，成X形，用鉗子叼住(見圖a、b)。一手握鉗，零一只手將一線芯按順時針方向緊繞在另一線芯上(見圖1c)，繞6-8圈，把多余部分剪掉，并用鉗子將線芯掐緊(見圖1d)。用同樣的方法將另一芯線纏繞好，圈數相同(見圖1e)。用絕緣帶將纏繞部分全部包扎好。
圖1 單股銅導線一字型接頭的連接法示意圖
B、大截面積單股銅導線一字型接頭的連接

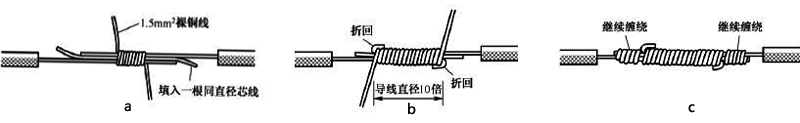

連接方法如圖2所示，先在兩導線的芯線重疊處填入一根相同直徑的芯線，再用一根截面約1.5mm2的裸銅線在其上緊密纏繞，纏繞長度為導線直徑的10倍左右，然后將被連接導線的芯線線頭分別折回，再將兩端的纏繞裸銅線繼續纏繞5-6圈后剪去多余線頭即可。
圖2 大截面單積股銅導線連接方法示意圖
C、單股銅芯線和多股銅芯線一字型接頭的連接
單股銅芯線和多股銅芯線一字型接頭的連接如圖3所示。首先將多股銅芯線纏繞在單股銅芯線上，然后將單股銅線折回壓緊，最后用多股銅芯線將單股銅芯線(兩股)纏繞5-8圈即可。
圖3 單股銅芯線和多股銅芯線一字型接頭的連接示意圖
D、多股導線一字形接頭連接法
如圖4a所示首先把兩個多股導線散開拉直，并將占全長三分之一的導線絞緊，然后把剩下三分之二部分導線分散成傘狀，把兩股導線的傘狀芯線頭隔根對插(如圖4b)，并將其中一端的芯線分成三組。將第一組的芯線扳起并垂直于芯線，按順時針方向緊繞2圈(見圖4c、d)，把第二組的芯線仍按順時針方向緊緊壓住前面的芯線，纏繞2圈(見圖4f)，把最后一組的芯線按上述方法順時針方向緊緊壓住前芯線纏繞4圈(見圖4g).最后切去每組多余長度的芯線，平整端部，去除毛刺。用上述方法纏繞另一邊芯線(見圖4h)。
圖4 多股導線一字形接頭連接法示意圖
②單股與多股銅線的分支連接法
先按單股銅線直徑約20倍長度剝離多股線連接處的中間絕緣層，并按多股線的單股芯線直徑100倍左右剝?nèi)喂删€的左端絕緣層切口3-5mm芯線處，用一字起子把多股芯線分成較均勻的組(見圖5a)。把單股銅線插入多股銅線兩組芯線中間，但單股銅線不可插到底，應試絕緣層切口離多股芯線約3mm左右，同時，應盡可能使單股銅線向多股銅線的插縫鉗平鉗緊(見圖5b)。再把單股銅線按順時針方向緊纏在多股銅線上，務必要使每圈直徑垂直于多股銅芯線軸心，并應使各圈緊挨密排，然后切斷余端，鉗平切口毛刺(見圖5c)。
圖5 單股與多股銅線的分支連接法示意圖
③多股導線T字行接頭連接方法
把分支芯線分成兩組，在全長十分之一處把芯線絞緊(圖6a)，然后把分支芯線靠近干線芯線并相互垂直(見圖6b)，并把線芯分為兩組。按圖6c所示，把兩組芯線按箭頭方向緊緊繞在干線芯線上，最后如圖6d所示那樣，每邊緊緊纏繞4-5圈后，鉗平線端。
圖6 多股導線T字行接頭連接方法示意圖
3、鋁導線的連接
①小規格鋁芯線連接方法
截面積在4mm2的鋁芯線，允許直接與接線柱連接，但連接前必須經過清除氧化鋁薄膜的技術處理。方法是，在芯線端頭上涂抹一層中性凡士林，然后用細鋼絲刷或銅絲刷擦線芯表面，再用清潔的棉紗抹去含有氧化鋁膜屑的凡士林，但不要徹底擦干凈表面所有的凡士林。各種形狀接點的彎制和連接方法，均與小規模銅質導線的連接方法相同。鋁芯線質地很軟，壓緊螺釘隨應緊壓線頭，但應避免過度擰緊螺釘導致芯線被壓變或壓斷。
②銅芯線和鋁芯線的連接

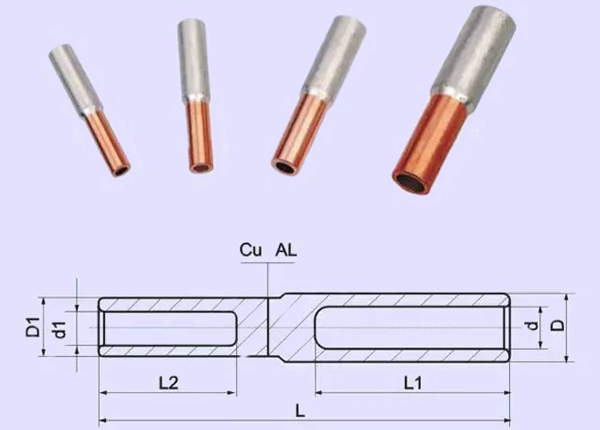

由于銅和鋁在一起時，日久鋁會產生電化腐蝕，因此，對于較大負荷的銅芯線和鋁芯線連接應采用銅鋁過渡連接管。使用時，連接管的銅端插入銅芯線，連接管的鋁端插入鋁芯線，利用局部壓接法壓接。
4、導線和焊接
這里講的焊接，指的是錫焊，關于錫焊的知識請參閱本站其他技術文章。
