張家港市計量測試所蔡偉工程師對流量積算儀檢定過程中出現的一些細節問題，如對于輸入信號、檢定點選擇是否需要變動等問題進行了探討，并希望 JJG 1003-2005流量積算儀檢定規程能夠?qū)α髁糠e算儀的功能進行標準化定型。

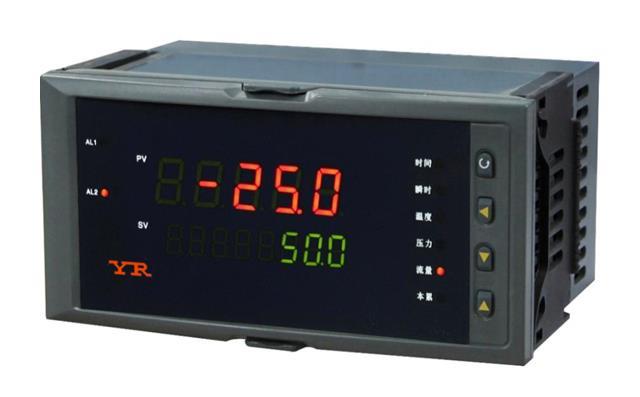

流量積算儀是一種通過與之配套的流量變送器 ( 傳感器) 和其他補償類變送器 ( 溫度、壓力等) 輸出電信號的采集器，用一定的數學模型計算出瞬時流量，并將瞬時流量準確累積、顯示、存儲，部分流量積算儀還具有定量控制、數據采集通信功能。

流量積算儀主要用于液體、蒸汽、天然氣及其他氣體的測量。由于流量積算儀功能眾多，使用較為復雜，實際操作中出現各種情況的可能性也較大。本文就日常檢定過程中出現的問題，結合 JJG 1003-2005《流量積算儀》檢定規程內容，嘗試舉例探討。

1、標準頻率信號輸入
在JJG 1003-2005 《流量積算儀》檢定規程 ( 以下簡稱規程) 中，對于標準頻率信號的要求僅為7.2.1.2 中的: “頻率范圍: 0-100kHz，最大允許誤差: ±1×10^-5 ”，而對于頻率信號的幅值、占空比等參數均無要求。

在對某流量積算儀進行檢定時，采用 fluke744標準器對流量積算儀輸入標準信號時，檢定人員發現僅在輸入幅值為4V以上頻率信號時，積算儀才有符合規程要求的流量示值顯示; 在頻率減小時，積算儀顯示流量為零。受此啟發，在改變頻率信號占空比時，也有個別流量積算儀出現了流量示值的改變。此時，檢定人員就有了困惑，按照規程要求，對出現此類問題的流量積算儀，合格與否如何判定。

2、流量積算儀檢定點選擇
對于流量積算儀檢定條件，規程7.2.2 的要求為：環境溫度20±5℃ ，環境濕度45%-75%RH; 交流電源為AC220±22V，頻率50±1Hz; 無地磁場外的磁場干擾、無振動等干擾，環境條件較為寬泛，許多用戶現場均能達到上述要求。

檢定員在用戶現場對某流量積算儀0.2qmax 檢定點檢定，發現在小流量檢定時，示值與理論計算值差異較大，而其他流量點均符合要求。遂對0.2qmax進行復核時發現，在輸入13Hz 頻率信號時 ( 假設為0.1t/h) ，積算儀顯示為：輸入50Hz頻率流量示值0.38t/h ( 即為0.1×50÷13=0.38) ; 輸入14Hz以上頻率時，積算儀顯示流量與理論計算流量相符。因50Hz為工況頻率，在對該積算儀進行接地處理后，積算儀各點示值符合要求，故判斷為工頻干擾，且在小流量時，干擾較大。而對于某些細管徑的流量計而言，0.2qmax點頻率信號遠高于13Hz，此項問題比較隱蔽而難于發現。

無獨有偶，在對另一標準節流裝置配孔板差壓變送器的積算儀檢定時，輸入4mA信號時，儀器顯示0.355t/h的瞬時流量，而按照理論，瞬時流量應為0t/h。在其他檢定點檢定過程中，各點示值符合規程要求，按照規程，應判為合格。而用戶在不用氣狀態下，流量表有讀數，該表判為合格，又不符合常理。

故對于積算儀小流量點而言，規程是否應增加零點或者接近零點示值，以消除一些潛在的可能影響。

3、流量積算儀的一些現狀
①流量積算儀的種類繁多，檢定人員所在的地區內，積算儀種類不下數10種，其設定方式、參數定義、進入菜單方式、符號代表含義、功能鍵操作方法等不盡相同。而在規程與GB/T 13639-2008中，對于上述問題均無明確細則規定，故必須有詳細的說明才能進行檢定。在日常操作中，極大地影響了檢定效率。

②部分流量積算儀在準確度等級這一點標示不明確，檢定過程中檢定人員只能依據結果進行判定，且對于貿易結算流量積算儀，準確度等級是否有嚴格規定，這些在規程中也語焉不詳。在實際操作中，給檢定人員帶來了一定的困擾。

③部分流量積算儀頻率、壓力、溫度接線混亂或者接線標示混亂，有壓力、流量信號共地端，也有標示與實際功能不一致的情況，而規程只是對數據結果要求較細，對于標示方面的要求，并不十分明確。同樣的，在GB/T 13639-2008中，也無特別要求，容易造成檢定結果出現偏差。

流量積算儀的正確使用，需要專業人員嚴格按照操作條件進行設置和接線； 同時，規程是否應對本文中提出的疑問進行細化，嚴格規程的標準器條件、環境條件，完成檢定點的選擇; 同時，是否能將積算儀的功能進行標準化設計，讓不同型號的積算儀能夠按照相對統一的方式、在不能進行修改的前提下，便捷顯示各項參數，有利于檢定人員進行操作和計算。欣聞規程即將進行修訂，本文希望能夠拋磚引玉，使修訂后的規程，能夠有更強的可行性和可操作性，對我國流量計量、企業能源管理，特別是對貿易結算流量積算儀的應用和法制管理，起到更大的作用。
