1、顯示儀表的故障判斷思路
對溫度、壓力、流量、液位等參數進行測量時，大多是用顯示儀表來顯示控制或記錄儀記錄測量結果。顯示儀表出故障時，其故障現象：有儀表不會動作，顯示最大或最小，顯示誤差大，儀表反應遲鈍，顯示大幅度波動等。
顯示儀表不會動作的原因有電源中斷或輸入信號中斷。這是比較容易檢查和判斷的。顯示最大或最小值，就需要檢查輸入信號是否正常，如熱電阻斷路，儀表已會顯示最大。顯示儀表有斷偶保護電路，則當熱電偶斷路時儀表已會顯示最大或設定的某個溫度值。如果是與變送器配合使用的顯示儀，則當變送器沒有信號輸出時，顯示儀大多顯示為最小值。對于顯示誤差大，如果排除了測量元件引起的誤差后，則應對顯示儀表本機進行校準。當顯示值大幅度波動時，首先應檢查接線是否松動，線路接觸是否良好，如果確定線路沒有問題時，則應考慮是不是有干擾。
當顯示儀表出現沒有顯示、不能正常工作等現象時，對數宇顯示儀表及無紙記錄儀首先要考慮參數的設定(即程序設置)問題。尤其是新用的儀表，對于在用的儀表也有必要檢查參數的設定問題。如果沒有對測量或控制參數進行正確的設定，儀表是無法正常工作的。所以在分析、判斷故障時應先檢查參數的設定是否正確，然后再檢查硬件問題。
2、顯示儀表的故障檢查及處理舉例
①數字顯示儀的參數設定
現在使用的數字顯示儀表大多使用了微處理器，廠家稱其為智能儀表。與傳統前數字顯示儀相比，最大的區別就是智能儀表的使用是依托參數設定為基礎的。因此，在判斷和處理這類儀表故障時，一定要搞清楚儀表所處的工作狀態，因?yàn)?，其工作狀態將決定你是否可進行某種操作。正常使用的儀表通常處于基本狀態而基本狀態或程序運行狀態可通過按鍵切換來實現。

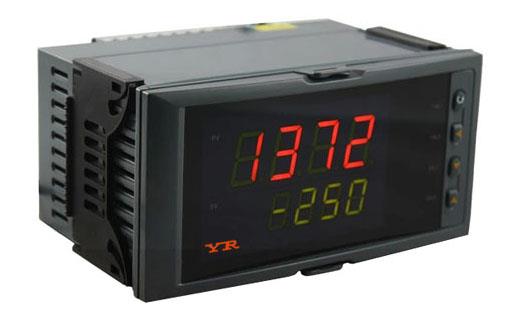

數字顯示儀表由于廠家不同、型號不同，其參數設定方法也是不同的，但由于儀表的面板尺寸有限，昌暉顯示儀表較流行的按鍵通常有以下四個：確認鍵、▲鍵、▼鍵和左移鍵。以YR-GFC系列數字顯示控制儀為例，在基本狀態下，按住“確認”鍵保持5秒鐘，即進入?yún)?shù)設定狀態。在參數設定狀態下，再按“確認”鍵，儀表將依次顯示各參數；用▲鍵、▼鍵可修改參數值。按住確認鍵并保持不放，可返回顯示上一參數。長按確認鍵不放可退出參數設定狀態。如果在30秒鐘后沒有按鍵操作，則儀表將自動退出參數設定狀態，返回基本狀態。
②數字顯示儀的故障判斷及處理
現在的數字顯示儀表由于使用了微處理器及集成塊，又采用了軟件零點校正技術，其可靠性很高，儀表本機出現故障的幾率還是低的。很多故障都是由外部原因及參數設置有誤引起的，以下是YR-GFC系列顯示控制儀故障判斷及處理的例子。
A、儀表不工作，顯示值不會隨測量信號變化
應先檢查儀表的輸入接線是否正確。在此基礎再檢查參數設定有沒有問題。如儀表輸入類型設定是否與傳感器匹配；輸入量程上、下限、小數點位置，放大倍數和零點遷移修正等參數設定是否正確。常見的問題是把熱電偶與熱電阻混錯了或把線接錯等。
B、儀表能工作，但沒有輸出信號
應先檢查儀表輸出的接線是否正確，然后再檢查參數設定，如控制方式，輸出方式，輸出上、下限的設定是否正確。
C、儀表顯示“-OH-”并閃爍
表示輸入信號超過儀表量程范圍。應先檢查輸入傳感器是否損壞；輸入接線是否正確；儀表輸入類型設定是否與傳感器匹配；儀表輸入量程設定是否和傳感器量程一致；放大比例和零點遷移修正等參數設定是否正確。
D、儀表的顯示值波動大
從常識來看儀表顯示波動大的原因有：一是輸入接線接觸不良，或是熱電偶的保護套管已漏氣即將損壞；二是可能有干擾。排除導線的接觸問題及熱電偶保護套管的原因后，則應重點考慮干擾問題。如現場來的信號線是否采用了屏蔽線，或是采取了屏蔽措施。對于熱電偶應檢查其內部絕緣如何，熱電偶電極是否與金屬保護套管相碰等。對于電爐測溫場合，還應注意保溫材料在高溫下漏電對熱電偶產生影響導致測量值波動的原因。
E、溫控器的給定值SV、內部參數無法修改
這是溫控器的參數鎖起了作用，使你對儀表的給定值SV、內部參數無權修改。為了控制系統的安全，不讓無關人員亂動儀表，所以數字顯示儀大多具有參數鎖功能。如YR商標的系列儀表的參數鎖“LOC”的設定是有級別的。當LOC設定為“0”和“132”外的其他數值時，儀表不能修改任何參數；當LOC設定為“0”時，可以修改儀表一級參數；當LOC設定為“132”時，可以修改儀表所有參數；但參數修改完后，建議將LOC設定為“0”和“132”外的其他數值。
