兆歐表用于測量電器和儀表的絕緣電阻，儀表工必須掌握用兆歐表測量絕緣電阻的技能，昌暉儀表在本文對如何使用兆歐表的方法和使用注意事項做詳細介紹。
電器及儀表的絕緣電阻是個重要指標。當過熱和受潮后，電器及儀表的絕緣材料會老化，絕緣電阻便降低。可能會造成電器及儀表漏電或短路事故的發生。經常測量各種電器及儀表的絕緣電阻，判斷其絕緣是否滿足使用要求，可避免事故的發生。
絕緣電阻一般為兆歐級，因此絕緣電阻的測量都要在高電壓下測量。最常用的是兆歐表，俗稱搖表，又叫絕緣電阻表。在測量絕緣電阻時兆歐表本身就有高電壓電源，兆歐表測量絕緣電阻既方便又可靠；但如果使用不當，也會出現測量誤差。儀表工必須掌握用兆歐表測量絕緣電阻的技能，使用時一要保證測量數據的正確，一要要注意安全。因為兆歐表在工作時自身產生高電壓，而被測量對象又是電器及儀表，所以必須正確使用，否則就會造成人身或設備事故。
為什么不能用萬用表測量絕緣電阻？
如果用萬用表測量電氣設備的絕緣電阻，測得的是低電壓下的絕緣電阻值，不能真正反映在高壓條件下電氣設備工作時的絕緣性能。而兆歐表和萬用表不同之處，就在于兆歐表帶有250-5000V的高電壓。因此，用兆歐表測量絕緣電阻，能得到符合電氣設備實際工作條件時的絕緣電阻值，這對判斷電氣設備的絕緣狀況才起到作用，也才能保證電氣設備的安全運行。

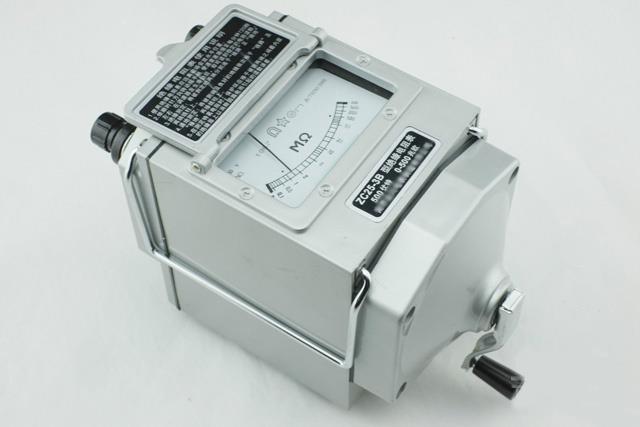

手搖式兆歐表的使用
1、使用兆歐表時要注意有效量程。因為，要測量的電阻值在有效量程內，準確度較高。一般測量可選額定電壓250-500V的兆歐表，500V的兆歐表已可滿足儀表維修、安裝使用。但對于變頻器及有的板卡只能選擇100V的兆歐表。
2、測量前應對兆歐表進行開路和短路試驗，以確定兆歐表是否正常。“L”和“E”兩端子的連接線處于開路狀態，搖動手柄，指針應指在“”處，再把“L”和“E”兩端子連接線短接一下，指針應指“0”。
3、測量前必須將被測設備電源切斷，并對地短路放電，只能在設備不帶電，且沒有感應電壓的情況下測量，在測量有大電容的電路前應對電容進行放電。
4、連接好測量線，并確認被測部件不帶電后，按順時針方向轉動搖把，搖動的速度應由慢到快，當轉速達到120轉/min時，保持勻速轉動，一邊搖一邊讀指示值，不能停下來讀數。
5、一般測量絕緣電阻用“L”和“E”端即可，但測量高阻值的絕緣電阻時，為防止被測物表面漏泄電流的影響，必須將被測物的屏蔽環或不需測量的部分與“G”端相連接。這時漏電流就由屏蔽端“G”直接流回發電機的負端，而不流過兆歐表的測量機構，從根本上消除了表面漏電流的影響。
6、測量電纜線的絕緣電阻時，一定要接好屏蔽端鈕“G”，因為當空氣濕度大或電纜絕緣表面不干凈時，其表面的漏電流將很大，為防止被測電纜因漏電對測量造成影響，在電纜外表加一個金屬屏蔽環，與兆歐表的“G”端相連。
7、測電器及儀表的絕緣電阻時，正確的接線法是線路端“L”應接被測設備的導體，接地端“E”應接接地的設備外殼，屏蔽端“G”應接被測設備的絕緣部分。一定要注意不能把“L”和“E”端接反了。
為什么兆歐表的“L”和“E”端不能接反
如果將“L”和“E”接反了，流過絕緣體內及表面的漏電流經外殼匯集到地，由地經“L”流進測量線圈，使“G”失去屏蔽作用而給測量帶來很大誤差。另外，因為“E”端的內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低，當兆歐表放在地上使用時，采用正確接線方式時，"E端對儀表外殼和外殼對地的絕緣電阻，相當于短路，不會造成誤差，而當“L”和“E”接反時，“E”對地的絕緣電阻同被測絕緣電阻并聯，而使測量結果偏小，給測量帶來較大誤差。
8、兆歐表三個接線柱用的引線，一定要用三根單獨的電線，測量時不允許合在一起使用，以避免測量誤差。
9、要想準確測量出電器及儀表等的絕緣電阻，必須正確使用兆歐表，否則將失去測量的準確性。還應注意不同型號的兆歐表，其負載特性不同，因此用不同型號的兆歐表測量同類設備時，測量結果會有明顯的差異。在實際測量中，為便于比較，建議同類設備盡量采用同一型號的兆歐表進行測量。
