YR-GFK流量積算儀特點
1、精度0.2%；進口元器件，SMT焊接工藝生產，流量積算儀返修率≤4‰，可長期高可靠、高精度、高穩定運行與各種復雜環境
2、流量積算儀位雙屏顯示： PV窗(整五位顯示)顯示瞬時流量值；在參數設定狀態下，顯示參數符號；可設定為顯示流量、壓力補償、溫度補償輸入值。SV窗(整八位顯示)顯示累積流量值；在參數設定狀態下，顯示設定參數值
3、具備多種信號輸入，一臺儀表可配接各種差壓信號(差壓式流量計)、線性信號(電磁流量計等)及脈沖信號(渦街流量計等)，可自由選擇多種補償方式(溫度補償、壓力補償、溫壓補償?shù)?
4、流量積算儀具有簡單的容錯功能，在溫壓補償或出入口溫度測量信號異常時，可切換為事先設定的工況常量進行補償運算
5、采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制，內置24種流量積算公式，適應各測量場合；帶流量系數K自動演算功能。
6、特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置3.3V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年
7、可對測量介質進行定量/批量控制(帶啟動、停止、清零功能)
8、流量積算儀可帶RS232C打印功能，具有手動、定時、報警打印功能
9、可帶兩路模擬量變送輸出
10、支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
11、帶DC24V饋電輸出，為現場變送器配電
12、流量積算儀輸入、輸出、電源、通訊相互之間采用光電隔離技術
13、參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能

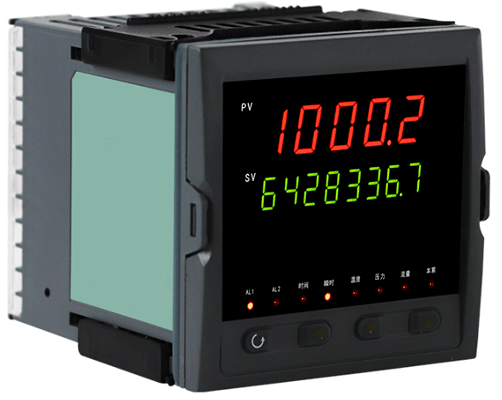

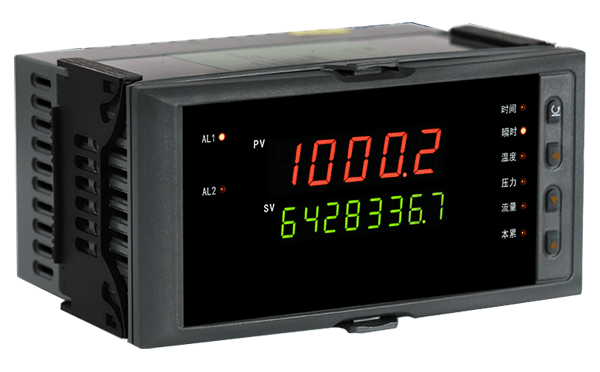

14、YR-GFK流量積算儀為亞克力面板、高可靠性硅膠按鍵、拔插式結構(不拆線就能更換表芯)

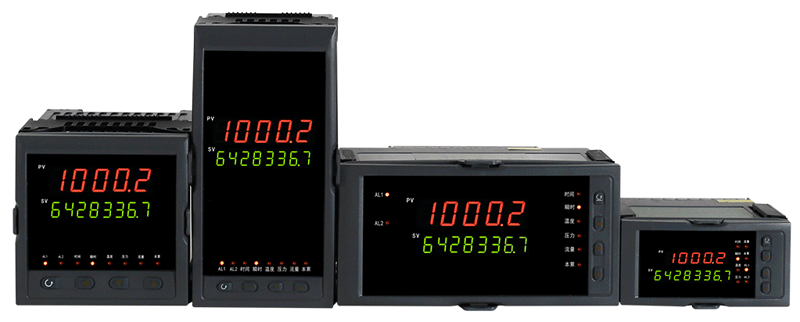

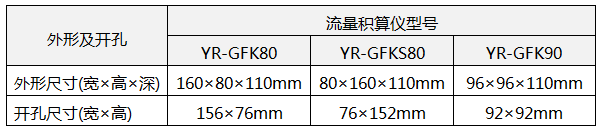

15、YR-GFK系列流量積算儀有160×80mm、80×160mm、96×96mm、96×48mm4種外形尺寸可供用戶選擇
YR-GFK流量積算儀接線圖
昌暉YR-GFK流量積算儀為拔插式結構，不用拆線就能更換表芯。各種外形尺寸流量積算儀接線圖均相同
說明：
1、特殊訂貨產品與本接線圖不同之處，以隨機接線圖為準！如果帶兩路饋電輸出時，電流信號輸入端的兩個地必須短接(儀表端子19和24腳短接)。
2、流量電壓和電流信號輸入必須通過儀表電路板上J1和J2短路環切換
YR-GFK流量積算儀選型表
YR-GFK①②-③④⑤-⑥⑦⑧-⑨⑩-?-?-?
①流量積算儀外形尺寸
[4]：96×48mm
[8]：160×80mm
[S8]：160×80mm
[9]：96×96mm
②控制作用
[01]：無補償輸入
[02]：帶溫度壓力補償流量積算儀[注1]
③通信方式
[0]：無通信
[2]：RS232通信
[3]：打印口
[8]：RS485通信
④控制輸出(OUT1)
[0]：無輸出
[1]：繼電器報警輸出
[2]：瞬時流量變送輸出為4-20mA(RL≤600Ω)
[3]：瞬時流量變送輸出為0-10mA(RL≤1.2KΩ)
[4]：瞬時流量變送輸出為1-5V(RL≥250KΩ)
[5]：瞬時流量變送輸出為0-5V(RL≥250KΩ)
[8]：瞬時流量變送輸出為0-20mA(RL≤600Ω)
⑤第二變送輸出輸出(OUT2)
[0]：無輸出
[2]：瞬時流量變送輸出為4-20mA(RL≤600Ω)
[3]：瞬時流量變送輸出為0-10mA(RL≤1.2kΩ)
[4]：瞬時流量變送輸出為1-5V(RL≥250kΩ)
[5]：瞬時流量變送輸出為0-5V(RL≥250kΩ)
[8]：瞬時流量變送輸出為0-20mA(RL≤600Ω)
⑥流量信號輸入類型
[A]：4-20mA[注2]
[B]：0-10mA[注2]
[C]：1-5V[注2]
[D]：0-5V[注2]
[E]：0-10V(特殊定制輸入) [注2]
[F]：頻率輸入(0-5kHz) [注2]
[M]：脈沖-集電極開路[注2]
⑦壓力補償信號輸入類型
[N]：無壓力補償輸入[注3]
[A]：4-20mA壓力補償輸入[注3]
[B]：0-10mA壓力補償輸入[注3]
[C]：1-5V壓力補償輸入[注3]
[D]：0-5V壓力補償輸入[注3]
⑧溫度補償信號輸入類型
[N]：無溫度補償輸入[注4]
[A]：4-20mA[注4]
[B]：0-10mA溫度補償輸入[注4]
[C]：1-5V溫度補償輸入[注4]
[D]：0-5V溫度補償輸入[注4]
[G]：Pt100溫度補償輸入[注4]
[E]：E分度號熱電偶溫度補償輸入[注4]
[K]：K分度號熱電偶溫度補償輸入[注4]
⑨報警1
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩報警2
[N]：無報警
[H]：上限報警
[L]：下限報警
?定量控制及外部事件輸入
[N]：無定量控制功能 標準出廠配置
[Y]：流量定量控制(外部啟動、停止、清零輸入)流量定量控制儀選型移步http://m.zyswsm.com/product/1902.html
?選饋電輸出
[N]：無饋電
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[P(12/24)]：DC12V饋電輸出和DC24V饋電輸出
?流量積算儀供電方式
[W]：DC12-36V供電
[T]：AC/DC100-240V(交流電源時50-60Hz)
注1：如用戶選擇特定曲線補償輸入(查表法)時，請在訂貨時提供相關技術參數或密度表格。
注2：本積算儀流量輸入信號可以在4-20mA、0-10mA、1-5V、0-5V和頻率輸入信號之間切換，切換流量輸入信號時，通過修改儀表二級參數中流量輸入信號類型代碼和改變電路板短路環就可以完成
注3：流量積算儀壓力補償輸入信號可以在4-20mA、0-10mA、1-5V和0-5V輸入信號之間自由切換切換，通過修改儀表二級參數中壓力補償輸入信號類型代碼就可以完成
注4：本流量積算儀溫度補償輸入信號可以在4-20mA、0-10mA、1-5V、0-5V、Pt100、E型熱電偶和K型熱電偶輸入信號之間自由切換。切換溫度輸入信號時，通過修改儀表二級參數中溫度補償輸入信號類型代碼就可以完成
常用選型舉例
1、與電磁流量計等線性信號輸出配套的流量積算儀型號
①無補償流量積算儀+4-20mA流量輸入+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK801-020-ANN-HL-N-P-T(橫式)
YR-GFKS801-020-ANN-HL-N-P-T(豎式)
YR-GFK901-020-ANN-HL-N-P-T(方形)
②無補償流量積算儀+4-20mA流量輸入+4-20mA變送輸出+RS485通信+上下限報警+DC24V饋電
YR-GFK801-820-ANN-HL-N-P-T(橫式)
YR-GFKS801-820-ANN-HL-N-P-T(豎式)
YR-GFK901-820-ANN-HL-N-P-T(方形)
2、與差壓式流量計(指標準孔板、標準噴嘴，經典文丘里管、機翼測風裝置、雙文氏里管、V錐流量計、楔形流量計、插入式多喉徑流量計、威力巴、阿牛巴等)配套流量積算儀型號
①無補償流量積算儀：4-20mA流量輸入+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK801-020-ANN-HL-N-P-T(橫式)
YR-GFKS801-020-ANN-HL-N-P-T(豎式)
YR-GFK901-020-ANN-HL-N-P-T(方形)
②無補償流量積算儀：4-20mA流量輸入+4-20mA變送輸出+RS485通信+上下限報警+DC24V饋電
YR-GFK801-820-ANN-HL-N-P-T(橫式)
YR-GFKS801-820-ANN-HL-N-P-T(豎式)
YR-GFK901-820-ANN-HL-N-P-T(方形)
③帶補償流量積算儀：4-20mA流量輸入+4-20mA壓力補償+Pt100溫度補償+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK802-020-AAG-HL-N-2P-T(橫式)
YR-GFKS802-020-AAG-HL-N-2P-T(豎式)
YR-GFK902-020-AAG-HL-N-2P-T(方形)
④帶補償流量積算儀：4-20mA流量輸入+壓力補償+溫度補償+RS485通信+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK802-820-AAG-HL-N-2P-T(橫式)
YR-GFKS802-820-AAG-HL-N-2P-T(豎式)
YR-GFK902-820-AAG-HL-N-2P-T(方形)
測過熱蒸汽流量積算儀型號和測飽和蒸汽流量積算儀型號選用帶溫壓補償流量積算儀就行，修改儀表參數就能使用
3、與渦街流量計配套流量積算儀型號
①無補償流量積算儀：頻率流量輸入+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK801-020-FNN-HL-N-P-T(橫式)
YR-GFKS801-020-FNN-HL-N-P-T(豎式)
YR-GFK901-020-FNN-HL-N-P-T(方形)
②無補償流量積算儀：RS485通信+頻率流量輸入+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK801-820-FNN-HL-N-P-T(橫式)
YR-GFKS801-820-FNN-HL-N-P-T(豎式)
YR-GFK901-820-FNN-HL-N-P-T(方形)
③帶補償流量積算儀：頻率流量輸入+4-20mA壓力補償+Pt100溫度補償+4-20mA變送輸出+上下限報警+DC24V饋電
YR-GFK802-020-FAG-HL-N-2P-T(橫式)
YR-GFKS802-020-FAG-HL-N-2P-T(豎式)
YR-GFK902-020-FAG-HL-N-2P-T(方形)
④蒸汽計量中常使用渦街流量計測量蒸汽流量，流量積算儀帶溫度和壓力補償，這種蒸汽流量積算儀型號如下：
YR-GFK802-020-FAG-HL-N-2P-T(橫式)
YR-GFKS802-020-FAG-HL-N-2P-T(豎式)
YR-GFK902-020-FAG-HL-N-2P-T(方形)
YR-GFK802-820-FAG-HL-N-2P-T(橫式)
YR-GFKS802-820-FAG-HL-N-2P-T(豎式)
YR-GFK902-820-FAG-HL-N-2P-T(方形)
