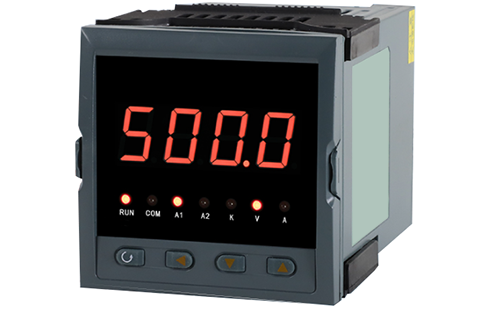

單相電流表YR-GFI用于高低壓電氣系統單相電流參數測量，電流表基于最新MCU微處理器技術和模塊化結構，單相電流表具備高抗干擾性、高穩定性和高精度等特點。電流表支持開關量輸入、繼電器輸出、RS485通訊和3種安裝尺寸，可直接替代模擬指針電流表，更廣泛的適用于各種控制系統(SCADA、DCS等)。








單相電流表參數
1、電流表精度等級：0.2%精度

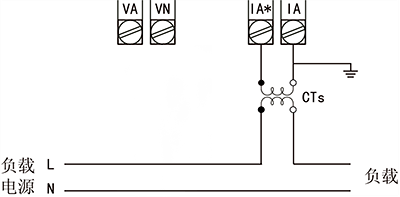

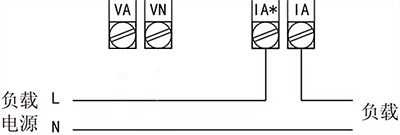

2、電流測量輸入
①額定值 ：AC1A交流互感器輸入/AC5A交流互感器輸入
②過負荷：持續：1.2倍   瞬時：電流10倍(5秒)
③功耗：＜0.4VA
④阻抗：20MΩ
3、頻率：50-60Hz±10%
4、電源：AC/DC100-240V
5、單相電流表功耗：＜5W
6、單相電流表輸出
①數字量(選配附加功能)：RS485接口，Modbus RTU協議
②模擬量(選配附加功能)：1路4-20mA模擬量隔離輸出
7、工作條件：環境溫度：-10～50℃，相對濕度≤93%,無腐蝕氣體場所，海拔高度≤2500米
8、儀表絕緣電阻：≥100MΩ

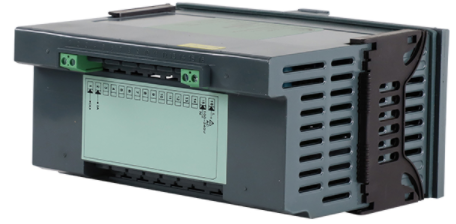

9、單相電流表結構
①外殼：儀表外殼為ABS工程塑料
②面板：亞克力有機玻璃面板
③按鍵：單相電流表按鍵數量4個，硅膠按鍵
10、單相電流表顯示方式：1排4位數碼管顯示

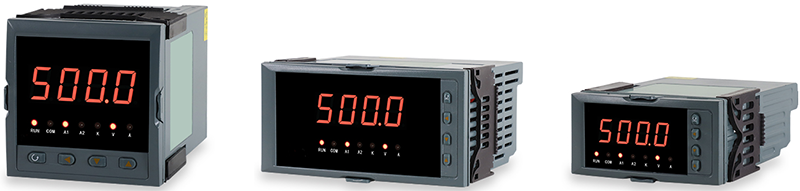

11、電流表外形

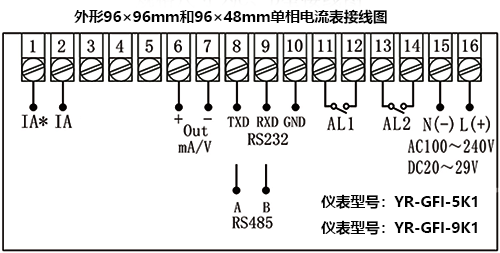

①YR-GFI-9K1 外形尺寸：96×96×85mm(高×寬×深)；開孔尺寸：92×92mm(高×寬)
②YR-GFI-5K1外形尺寸：96×48×85mm(高×寬×深)；開孔尺寸：92×45mm(高×寬)

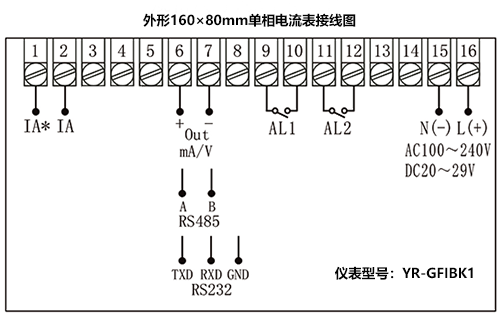

③YR-GFI-BK1外形尺寸：160×80×142mm(高×寬×深)；開孔尺寸：152×76mm(高×寬)



單相電流表選型表
