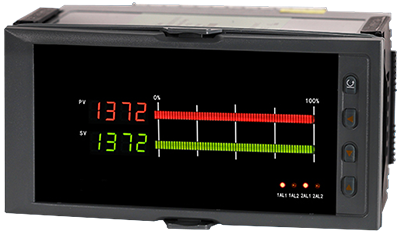

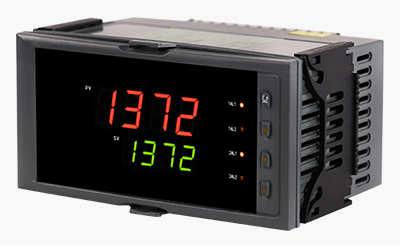

YR-GFD雙回路顯示控制儀同時兩路信號，并可在兩路信號之間進行加、減、乘、除數學運算，實現兩路溫度、壓力、液位、速度、位移、力等物理量的測量顯示。雙回路顯示控制儀每路信號可帶2路報警控制、1路模擬變送器輸出和1路DC24V饋電輸出，可帶RS232、RS485通訊或RS23C打印接口，六種外形尺寸可供用戶選擇。



儀表特點
1、昌暉儀表制造有限公司采用進口元器件、SMT貼裝工藝全自動貼片機生產，雙回路顯示控制儀具有抗強干擾能力和高可靠性
2、0.2%精度，采樣周期最短0.25s，雙回路顯示控制儀的測量精度、可靠性、穩定性和使用壽命高于多數國內同行生產的數顯表
3、高可靠性、極低溫度漂移。雙回路顯示控制儀整機溫漂≤50PPM/℃，年返修率≤2‰，質保期2年
4、雙回路顯示控制儀輸入、輸出、電源均加防護處理，區別于同行儀表，達到進口儀表水平
5、無跳線設計，雙回路顯示控制儀36種輸入信號可切換，6種(4-20mA、0-10mA、1-5V、0-5V、0-20mA和0-10V)變送輸出
6、雙回路顯示控制儀為面板輕觸式按鍵數字設定；參數設定值密碼鎖定；設定值斷電永久保存
7、儀表為亞克力面板，硅膠輕觸按鍵；拔插結構，儀表拔插儀表機芯時不用拆除儀表接線，方便現場維護
8、雙回路顯示控制儀兩路信號之間可以進行數學運算(加、減、乘、除)，擴展了儀表應用領域

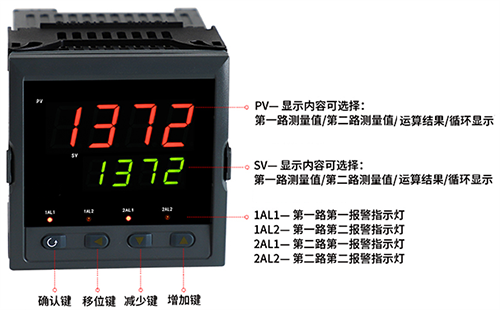

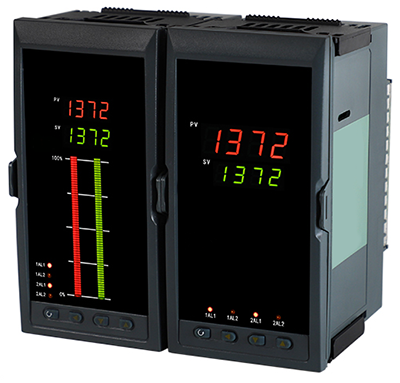

9、雙回路顯示控制儀為雙屏LED數碼顯示(可設置窗口顯示內容)；輸入斷線顯示可選：顯示0/量程上限/歷史峰值/保持斷線前顯示值



10、恢復出廠設置功能

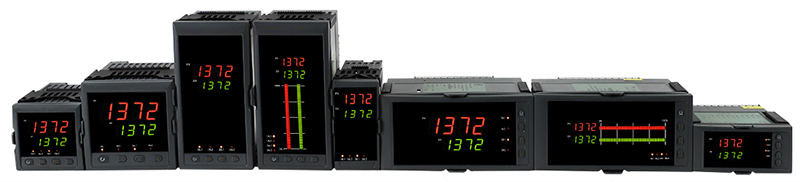

11、雙回路顯示控制儀有160×80mm、80×160mm、96×96mm、96×48mm、48×96mm和72×72mm六種外形可供選擇




YR-GFD系列雙回路顯示控制儀選型表

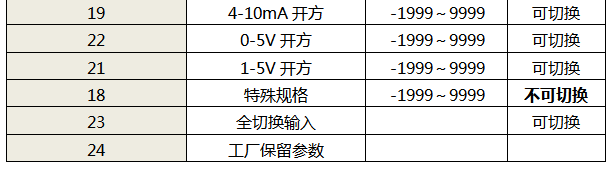

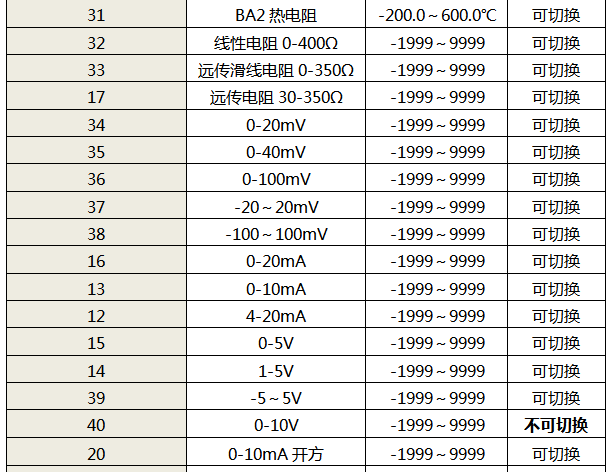

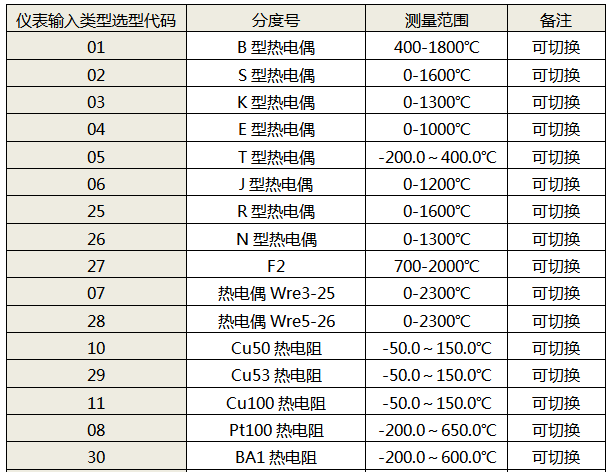

[**]：若未指定輸入時出廠預設代碼為“23”(詳見儀表輸入類型表)

---

[Q]：通道間帶加減乘除運算功能/請參閱《YR-GF雙回路顯示控制儀的通道間運算功能》文章

---

備注：
1、全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型
2、請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
3、外形尺寸為72×72mm的儀表不帶RS232C打印接口
4、外形尺寸為96×48mm和48×96mm的儀表，接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它外形尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A
5、輸入信號類型0-75mV針對第二路輸入可選，輸入信號類型0-600V針對第一路輸入可選
6、選型時必須完整，沒有選到的功能項不能省略，必須用“N”補上



雙回路顯示控制儀接線圖
雙回路顯示控制儀有兩種不同接線方式，160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形儀表接線圖相同，72×72mm儀表接線圖與其他外形不同。

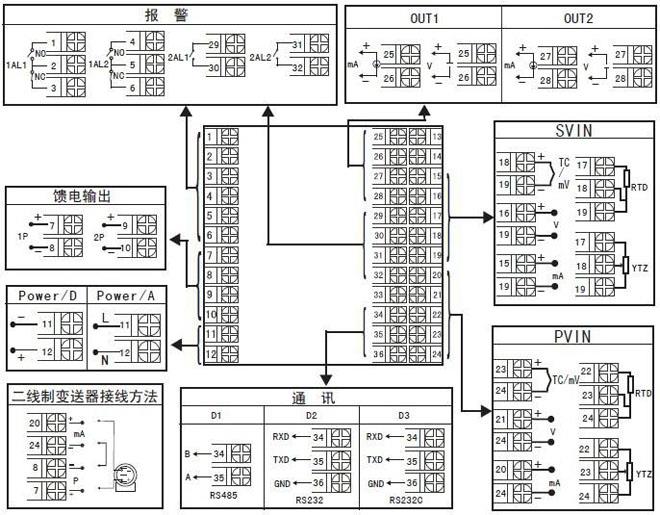

1、160×80、80×160、96×96、96×48、48×96mm外形雙回路顯示控制儀接線圖

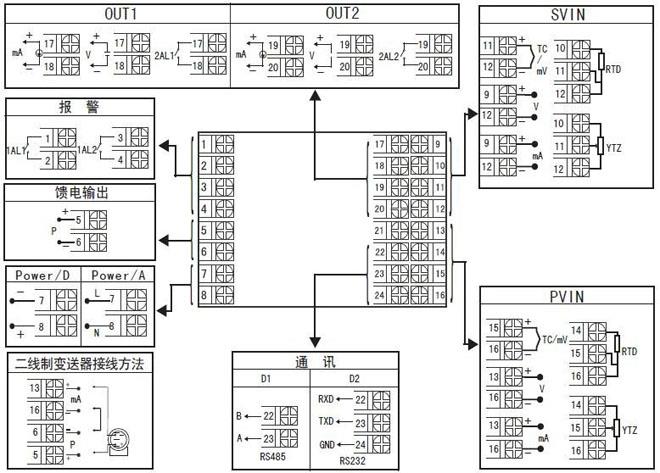

2、72×72mm外形雙回路顯示控制儀接線圖




注：帶兩路饋電輸出時,電流信號輸入端的兩個地必須短接(19、24腳短接)
注：72×72mm外形雙回路顯示控制儀的電壓、電流輸入必須通過短路環切換

 J1、J2為第一路輸入信號切換位置
J3、J4為第二路輸入信號切換位置


72×72mm外形顯示控制儀主板示意圖

常用儀表型號
1、雙回路顯示儀
YR-GFD821-022-12/12-NNNN-2P-T
YR-GFDS821-000-03/03-NNNN-N-T

2、雙回路控制儀
YR-GFD823-011-12/12-HLHL-2P-T
YR-GFDS823-022-12/12-HLHL-N-T

3、帶數學運算雙回路控制儀
YR-GFD821-000-12/12-NNNN-2P-T-Q
YR-GFD823-022-12/12-HLHL-N-T-Q
注：通過修改雙回路顯示控制儀二級參數，可以設置PV和SV窗口顯示模式(顯示第1路測量值、顯示第2路測量值、顯示兩路的數學模型和循環顯示第1、2路測量值和兩路數學運算結果)



雙回路顯示控制儀數學運算應用舉例
某污水處理廠需要檢測進水粗格刪柵前液位、柵后液位和粗格柵前后液位差，粗格柵前后液位差超過D(D=B-C)值時儀表報警，進水粗格刪柵前液位(實際測量值為B，量程為0-A米)和進水粗格刪柵后液位(實際測量值為C，量程為0-A米)均采用兩線制超聲波液位計，4-20mA輸出。

儀表選型：根據使用單位提供的數據，儀表選型為YR-GFD823-011-12/12-HLHL-N-T-Q，PV輸入信號為進水粗格刪柵前實時液位B，SV輸入信號為進水粗格刪柵后實時液位C，通道間進行減法運算
