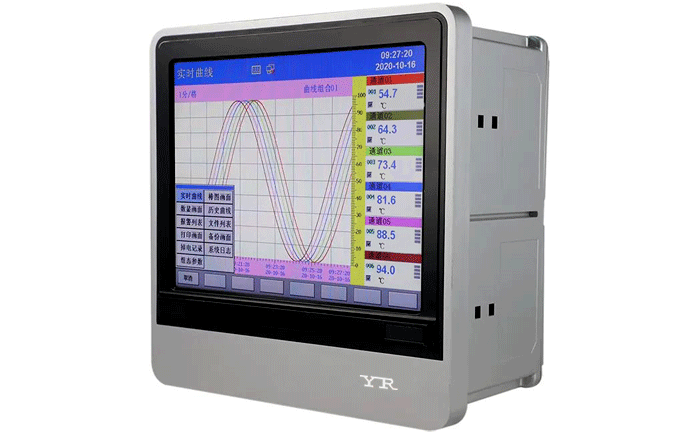

YR-ASR900觸摸數據采集控制工作站采用新型大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。觸摸數據采集控制工作站可70路萬能信號輸入,可帶20個報警輸出(最多40個報警)，14路變送輸出，6路DI輸入，RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警狀態顯示。
主要技術參數
1、精度：0.2%FS±1d
2、輸入信號
◆電流：0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方
◆電壓：0-5V、1-5V、0-10V、±5V、0-5V開方、1-5V開方、0-20mV、0-100mV、±20mV、±100mV
◆熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
◆線性電阻：0-400Ω
◆熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
◆DI輸入：低電平＜1V，4.5V＜高電平＜30V
3、模擬輸出：4-20mA、0-20mA、0-10mA、1-5V、0-5V、0-10V
4、報警輸出：繼電器常開觸點輸出，觸點容量1A/250VAC、1A/24VDC(阻性負載)
(注：當負載超過繼電器觸點容量時，請不要用觸摸數據采集控制工作站報警觸點直接帶負載)
5、饋電輸出：DC24V±10%，負載電流≤50mA/組，共5組
6、通訊輸出：RS485/RS232通訊接口，波特率1200-38400bps可設置，觸摸數據采集控制工作站采用標準MODBUS RTU通訊協議，RS485通訊距離可達1公里；RS232通訊距離可達15米；EtherNet通訊接口，通訊速率10M/100M自適應。
7、采樣周期：1s

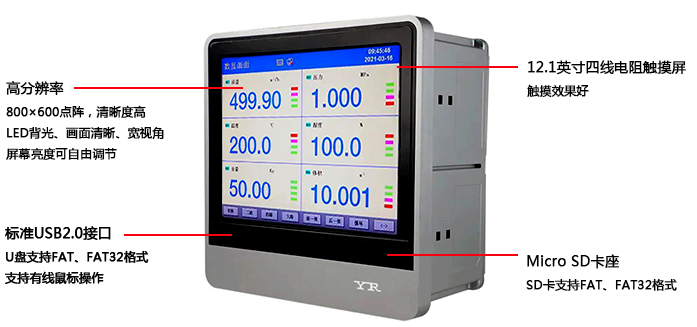

8、顯示方式：觸摸數據采集控制工作站采用12.1英寸800×600點陣高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過觸摸按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等
9、設定方式：觸摸數據采集控制工作站參數設定值密碼鎖定；設定值斷電永久保存
10、數據備份：觸摸數據采集控制工作站支持U盤和SD卡進行數據備份與轉存，最大容量為32GB，支持FAT、FAT32格式
11、存儲容量：觸摸數據采集控制工作站內部Flash存儲器容量200M Byte
12、記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇
13、觸摸數據采集控制工作站不斷電連續記錄時間：173天(間隔1秒時)-41610天(間隔240秒時)
14、使用環境：環境溫度-10～50℃；相對濕度10-90%RH(無結露)； 避免強腐蝕氣體(注：若現場環境惡劣，定貨時務必向昌暉儀表特殊說明)
15、工作電源：AC85-264V(開關電源)，50/60Hz
16、觸摸數據采集控制工作站功耗：≤40W

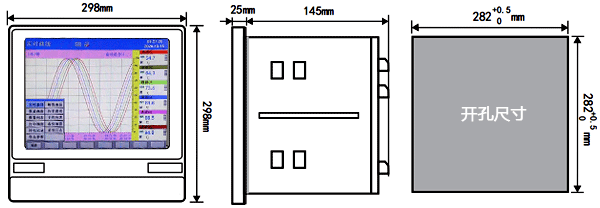

17、外形尺寸：298×298×145mm(寬×高×深)；開孔尺寸：282×282mm(寬×高)
觸摸數據采集控制工作站接線圖

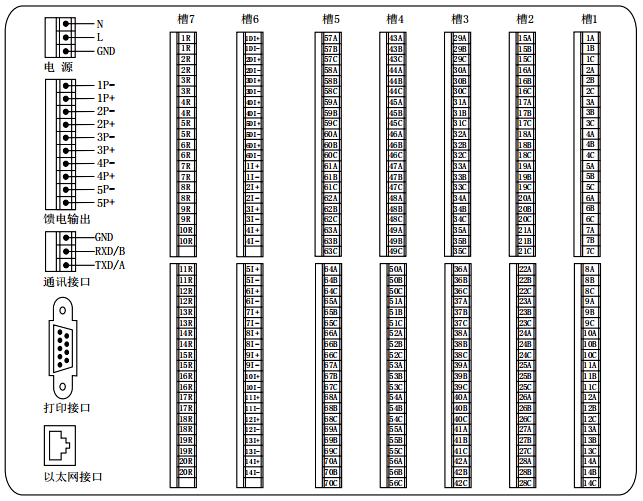

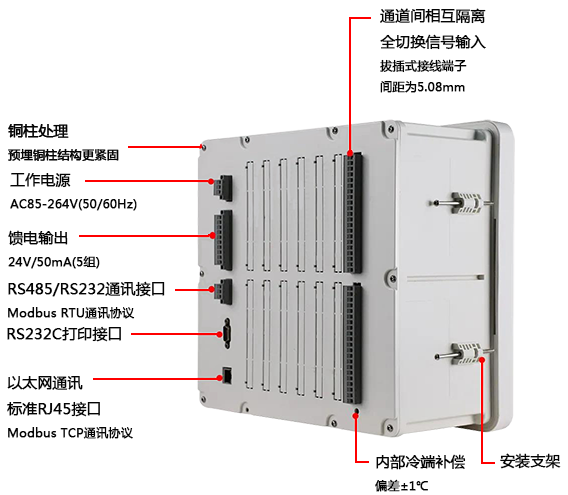

◆觸摸數據采集控制工作站尾部端子圖

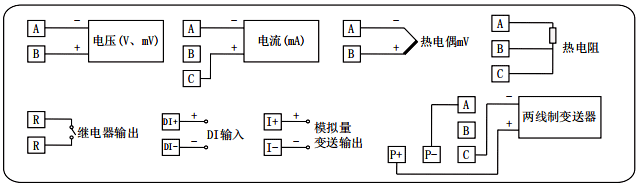

◆觸摸數據采集控制工作站接線說明
