西門子S7-1500作為西門子迄今為止功能最強大、性價比最高的PLC，得到了廣大客戶的關注，數顯儀表與大家分享西門子 S7-1500與S7-300、S7-400相比的幾點優勢以及型譜對照。

西門子S7-1500優勢

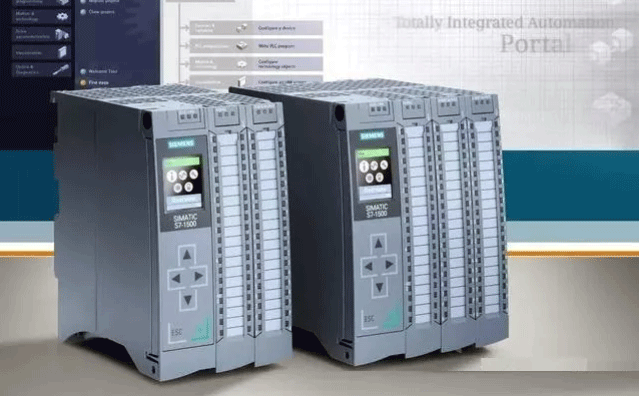

①S7-1500的外觀設計更人性化，選用時更容易被工程現場人員所接受。它的模塊大小比S7-300稍大，機架類似于S7-300，前連接器安裝時具有接線位置，并提供專門的電源元件和屏蔽支架及線卡，使接線更方便，可靠性更高；尤其讓工程人員心動的是CPU上配置有LED顯示屏，方便顯示CPU狀態和故障信息等。


②從硬件方面來說，S7-1500 PLC的處理速度更快，聯網能力更強，診斷能力和安全性更高，不僅可節省成本，提高生產效率，而且安全可靠，維護簡單方便，真正成為工廠客戶和現場維護人員的首選控制器。

例如，相對于S7-300/400，S7-1500 PLC采用新型的背板總線技術，采用高波特率和高傳輸協議，使其信號處理速度更快；S7-1500所有CPU集成1-3個PROFINET接口，可實現低成本快速組態現場級通信和公司網絡通信，而S7-300/400PLC只有個別型號CPU才集成有PROFINET接口；S7-1500 PLC的模塊集成有診斷功能，診斷級別為通道級，無需進行額外編程，當發生故障時，可快速準確地識別受影響的通道，減少停機時間，這是S7-300/400PLC所無法比擬的。

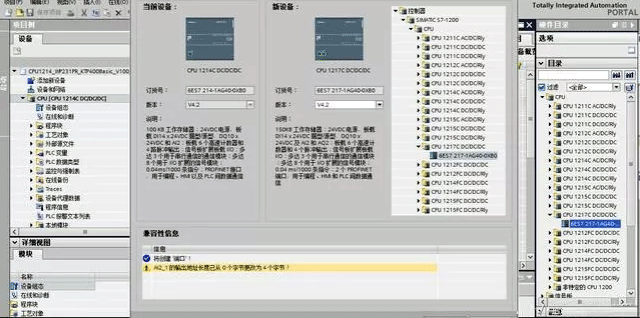

③S7-1500 PLC的組態和編程效率更高，信息采集和查看更方便，這也是工程設計人員的福音。由于S7-1500是無縫集成到TIA博途軟件中，無論是硬件組態、網絡連接和上位組態，還是軟件編程，其操作均簡單快捷。S7-300/400 PLC專用組態編程軟件為經典STEP7，上位組態軟件為WinCC，相對于TIA博途軟件，某些操作顯得繁瑣（例如對于各個程序塊需要每個單獨存盤，當有語法錯誤時，則無法執行保存操作）。

對于S7-1500，可通過Internet瀏覽器、內置CPU顯示屏、TIA博途和HMI設備隨時查看CPU狀態、過程變量和故障信息等，而對于S7-300/400，則沒有CPU顯示屏，信息采集和查看也沒有S7-1500方便。

④相對于S7-300/400 PLC，S7-1500 PLC支持的數據類型更廣泛。S7-1500的基本數據類型的長度最大到64位，而S7-300/400 PLC支持的基本數據類型長度最大為32位；S7-1500支持Pointer、Any和Variant三種類型指針，S7-300/400只支持前兩種。這些特點，均使S7-1500的編程更加靈活。

⑤另外，S7-1500 PLC無需使用其它模塊即可實現運動控制功能。通過PLCopen 技術，控制器可使用標準組件連接支持PROFIdrive的各種驅動裝置；此外，S7-1500 PLC還支持所有CPU變量的TRACE功能，提高了調試效率，優化了驅動和控制器的性能。

總之，S7-1500 PLC的功能不僅涵蓋了絕大多數S7-300/400 PLC，而且有過之而無不及，適用范圍廣泛，加之其具有上述無與倫比的優點，使其在今后的發展中，必將應用于各個工程領域之中。

S7-300與S7-1500對應型號

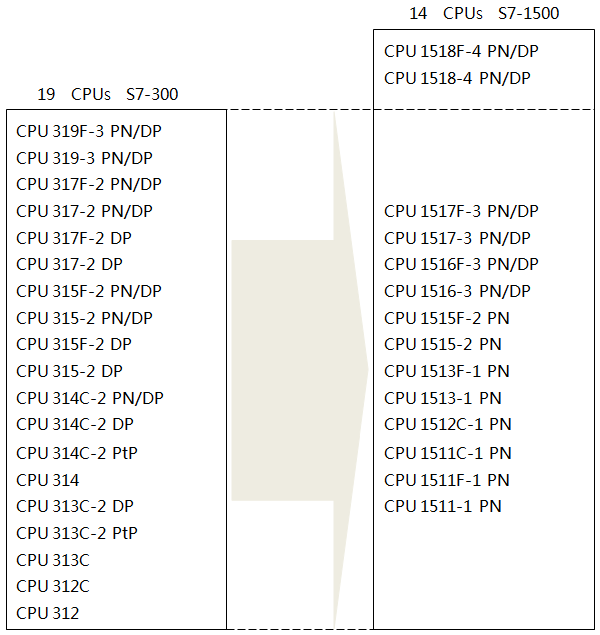

①S7-300和S7-1500系列PLC的CPU型號對比
◆S7-300系列PLC的CPU型號有19種
CPU 319F-3 PN/DP；CPU 319-3 PN/DP；CPU 317F-2 PN/DP；CPU 317-2 PN/DP；CPU 317F-2 DP；CPU 317-2 DP；CPU 315F-2 PN/DP；CPU 315-2 PN/DP；CPU 315F-2 DP；CPU 315-2 DP；CPU 314C-2 PN/DP；CPU 314C-2 DP；CPU 314C-2 PtP；CPU 314；CPU 313C-2 DP；CPU 313C-2 PtP；CPU 313C；CPU 312C；CPU 312。

◆S7-1500系列PLC的CPU型號有14種
CPU 1518F-4 PN/DP；CPU 1518-4 PN/DP；CPU 1517F-3 PN/DP；CPU 1517-3 PN/DP；CPU 1516F-3 PN/DP；CPU 1516-3 PN/DP；CPU 1515F-2 PN；CPU 1515-2 PN；CPU 1513F-1 PN；CPU 1513-1 PN；CPU 1512C-1 PN；CPU 1511C-1 PN；CPU 1511F-1 PN；CPU 1511-1 PN。
